4. 放大器噪声系数计算

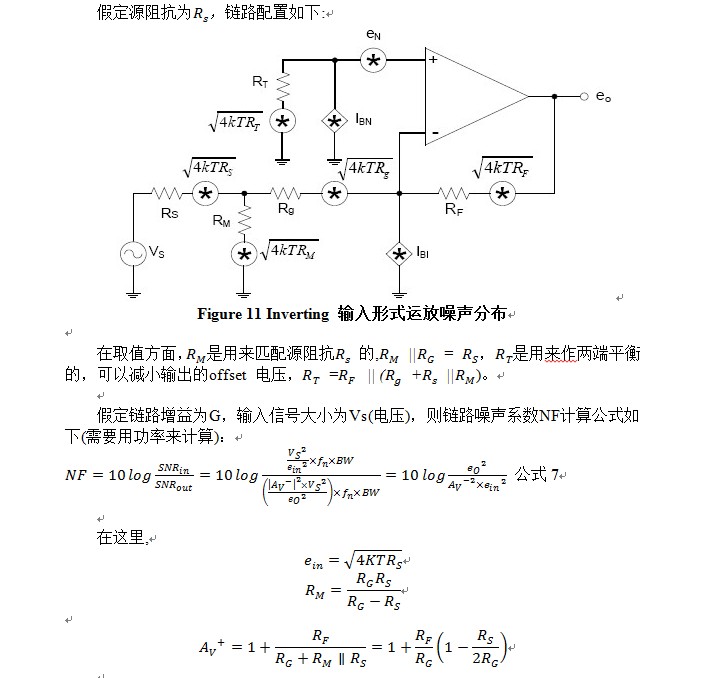

　　4.1 Inverting 输入运放噪声系数计算

　

　　假定：

　

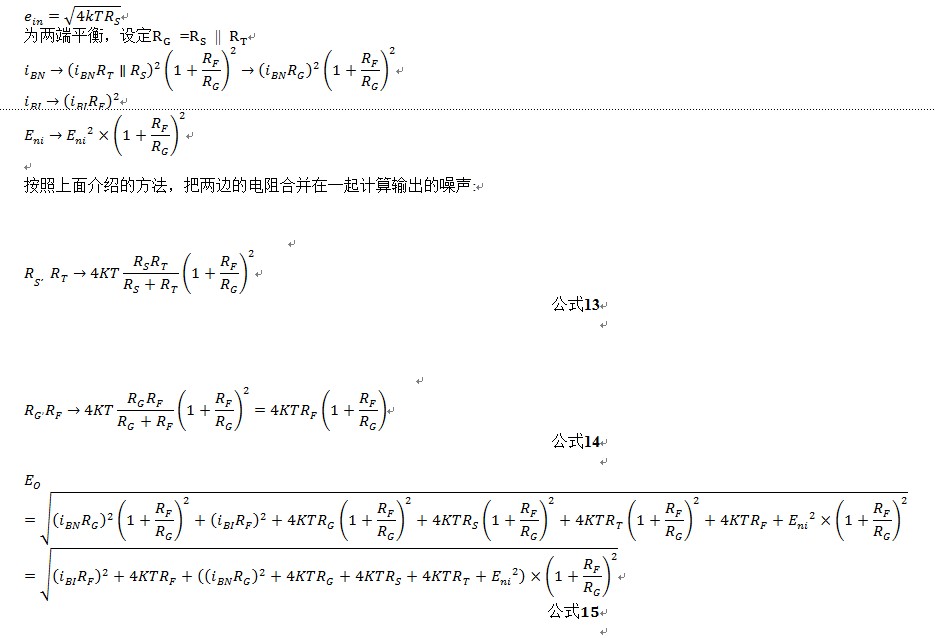

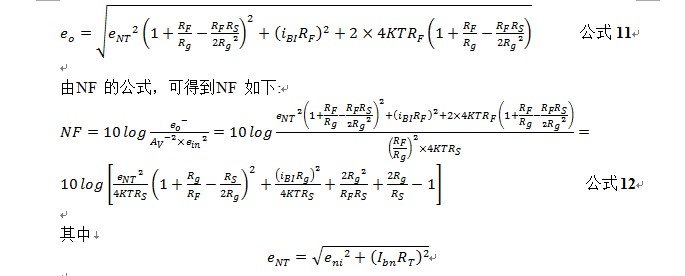

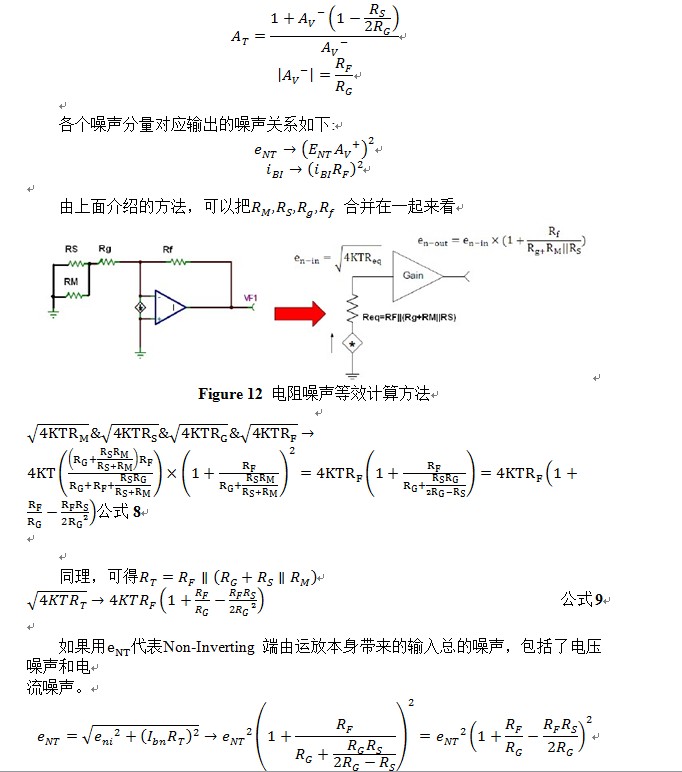

　　计算出总的输出噪声如下：

　　

　　4.2 Non-Inverting 输入运放噪声系数计算

　　同样的计算方法，假定一个Non-Inverting 电路如下：

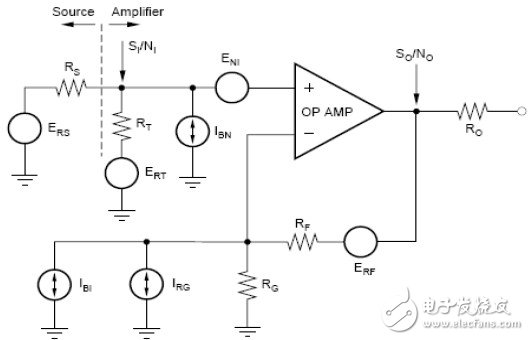

　　Figure 13 Non-Inverting 放大器噪声模型

　　

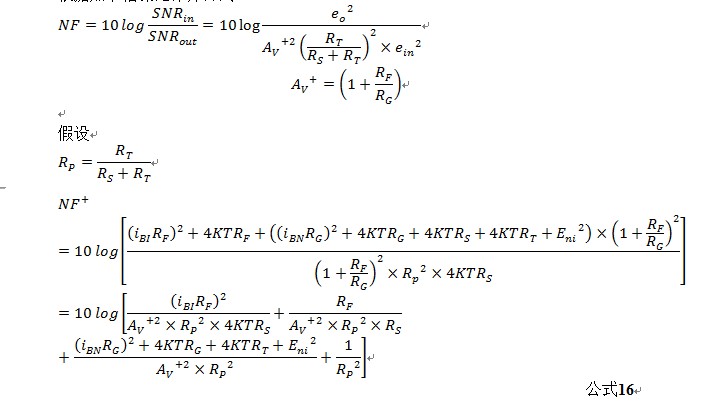

　　根据如下信噪比计算公式：

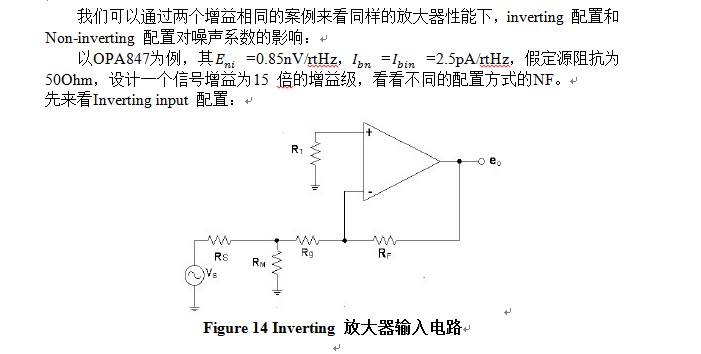

　　5. 案例分析

　

　　由附件里的计算工具可以得到：

　　Rs=50 Ohm，

　　Rg=80 Ohm

　　Rf=2.4 KOhm

　　RM=133 Ohm

　　RT=116 Ohm

　　此时算上源阻抗后的信号增益是-15V/V，

　　由计算工具可以得到，此时的NF=4.6dB

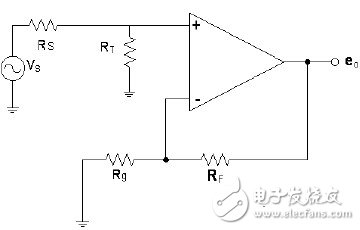

　　更改配置为Non-inverting 输入，如下：

　　Figure 15 Non-inverting 放大器输入电路

　　Rs=50 Ohm，

　　RT=50 Ohm

　　Rg=25 Ohm

　　Rf=725Ohm

　　此时算上源阻抗，signal gain 为15V/V，得到NF 为6.11dB。

　　可以看出不同的配置下，即使增益相同，得到的噪声系数也是不同的。在这种增益下，Inverting 配置得到的噪声系数要远比Non-Inverting 的好。

　　6. 总结

　　放大器的噪声计算需要考虑诸多因素，如放大器本身的噪声，外围匹配电阻带来的噪声，以及带后续滤波器宽带来的影响。通过上面所给的公式，就可以把放大器对整条链路的影响计算清楚。
