3. 信噪比计算

　　以上的计算还仅限于噪声谱密度的计算，在实际应用中其实主要要关注的是信噪比，这就要引入噪声计算中很重要的一点： 带宽。所以还需要考虑到带宽积分后的总噪声。

　　在得到一定带宽内的电压噪声密度后，需要把电压噪声换算成功率，才能进行积分计算，而不能直接把电压噪声直接积分，如下： 假设我们已知一个放大器的电压噪声密度为5nV/rtHz，如果要计算10Hz 以内的积分噪声，则按如下方式计算：

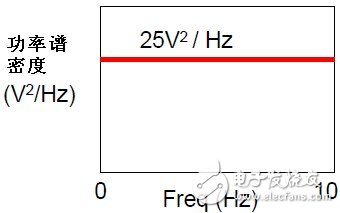

　　Figure 6 通过噪声谱密度计算综合噪声

　　

　　如我们上面所述，放大器的噪声分布是分区域的，如果再算上通道的滤波效应，计算积分噪声的步骤如下：

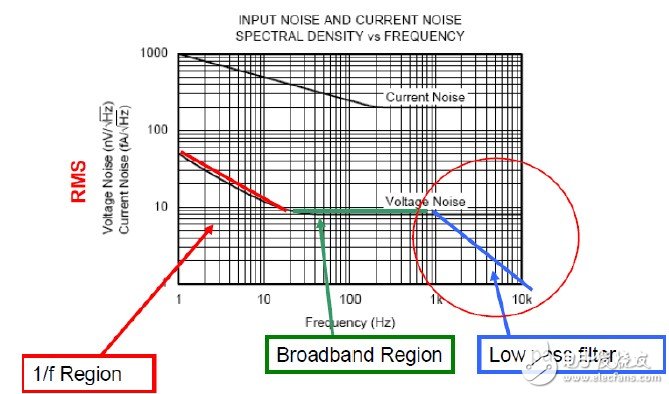

　　Figure 7 输入电压噪声及电流噪声谱密度频率分布图

　　1. 1/f 噪声区域（en1/f）

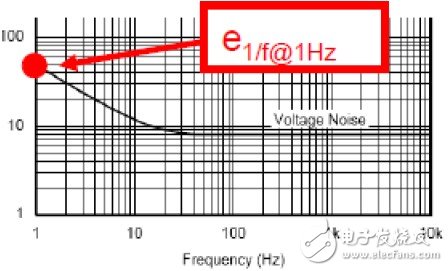

　　Figure 8 1/f 噪声

　

　

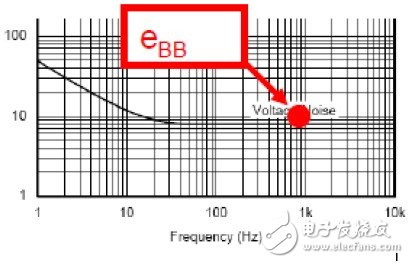

　　Figure 9 平坦带噪声

　

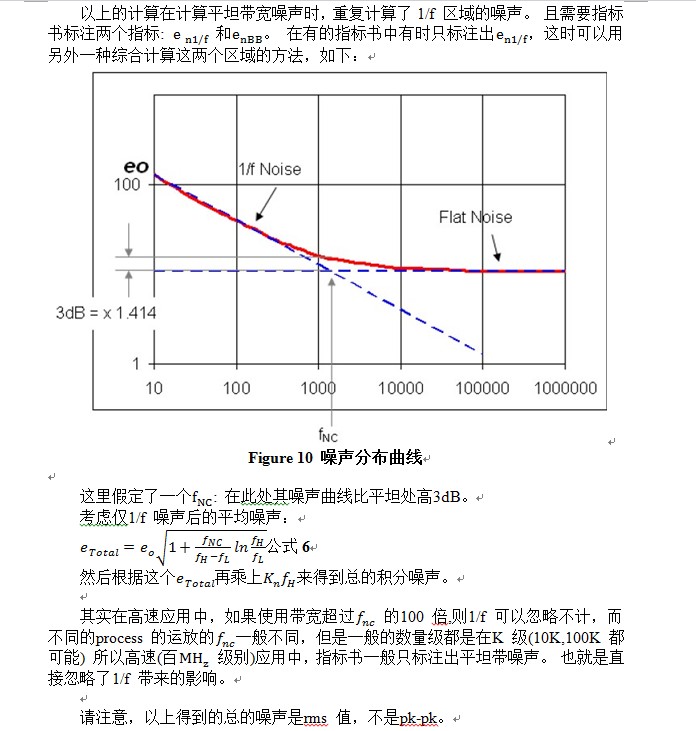

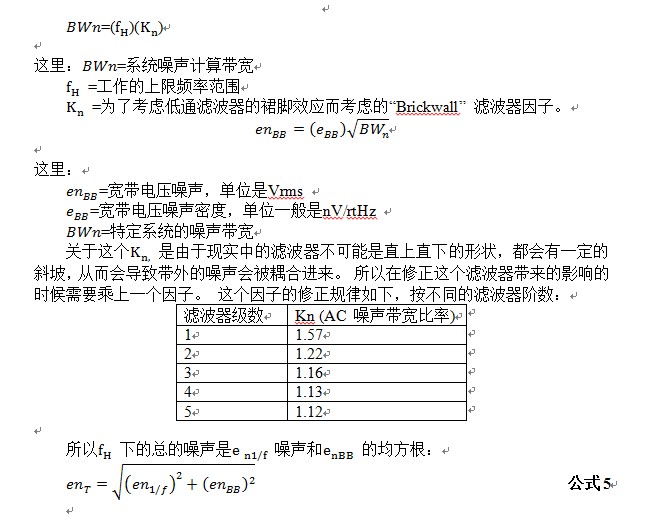

　　以上的电路只是一个运放的通用模型，实际应用的场景下，运放的配置可能千差万别，可能可以是inverting 输入形式，也可能是non-inverting 输入的形式，还可能是全差分的运放形式。 且实际应用的时候，运放可能作为放大器，也可能作为ADC 驱动器，我们可能不仅关心运放等效输出的噪声有多大，同时也会关注运放这一级对整条链路的噪声恶化有多少，也就是运放的噪声系数。

　　下面我们就对三种形式的运放： inverting 输入运放，和Non-Inverting 输入运放进行分别的计算。
