单相半波整流电路

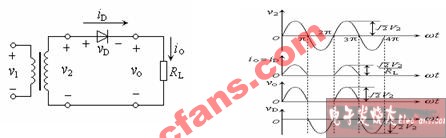

单相整流电路除桥式整流电路外，还有单相半波和全波两种形式。单相半波整流电路如图10.1.4(a)所示，波形图如图10.1.4(b)所示。

图10.1.4  单相半波整流电路
 (a)电路图                  (b)波形图
根据图10.1.4可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。负载上输出平均电压为

流过负载和二极管的平均电流为

二极管所承受的最大反向电压
