量程转换电路原理图 - 数模混合 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-30

题目发挥部分要求导纳分析仪电导和电纳的测量范围扩展到0.01 ~100 ,在这个很宽的测量范围内,需要分若干量程,以保证误差绝对值小于理论计算的10%。所以我们在电流取样点处设定了四个电阻值分别为0.1 、1 、10 、100 的标准电阻,当网络负载的电导和电纳落在100 ~10 、10 ~1 、1~0.1 、0.1  区间时,考虑到电子模拟开关导通时电阻较大,且导通的电阻值与通过的信号频率有关,因此我们用继电器控制四个标准电阻的在回路中连通状态,得到流过网络负载的电流,这样就可以在整个测量范围内把测量误差均匀分配。其电路原理图如图2.9。



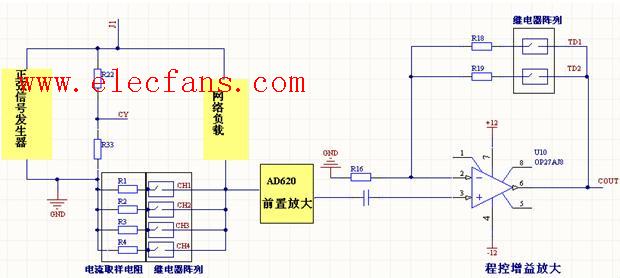

                          图2.9  两级量程转换电路原理图



由于正弦信号发生器的输出信号峰峰值在1V左右,和网络负载串联的取样电阻上的电压降很小,要对取样后的信号进行放大。运用两级放大,前置放大级使用AD620。AD620是一种低功耗的仪用放大器,特别适合做小信号的前置放大级,经AD620放大后的小信号失真度很小,加一级AD620组成的前置放大,同样可以把系统误差控制在系统设计要求的范围内,前置放大电路如图2.10。后一级放大同样用单片机控制继电器来调整放大增益,如图2.10。

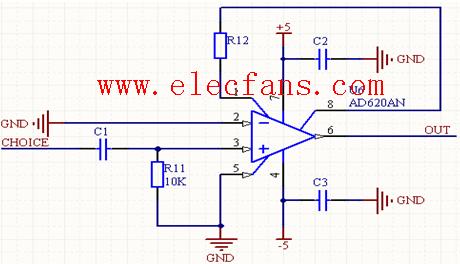

                  图2.10  AD620前置放大电路图
