模拟输入电路

　　本系统直接用热敏电阻进行测温，再加一级电容滤波。对外交换温度检测电路，因其干扰较大，特加上二极管限幅保护。对传感器的不同电阻值，将其所对应的不同分压值输入至PIC16C72单片机的A/D转换口，在单片机内部转换成数字信号。该检测电路结构简单，性能价格比高。又因采用的单片机为8位，所以温度转换精度高，可为0.5℃，完全满足了空调的信号检测精度要求。

　　对过流信号的检测，不用经过比较器，节约了资源；而是采用模拟信号整流分压后直接输入，通过单片机自带的A/D转换器，每500μs对其进行一次检测，并进行软件比较，以确认是否过流。

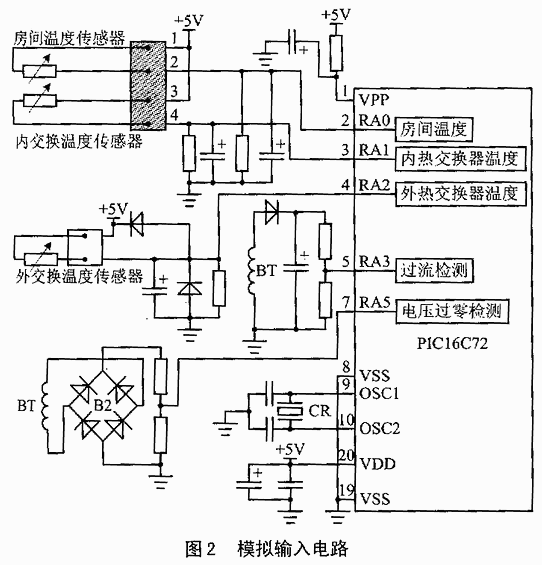

　　对过零电压信号的检测，也是采用模拟信号整流分压后直接输入。因两个电压半波的过零点都要检测，所以用桥式整流。模拟输入电路如图所示。
