RC复位电路

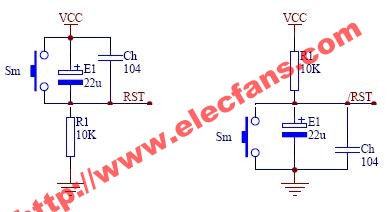

复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。图1所示的RC 复位电路可以实现上述基本功能

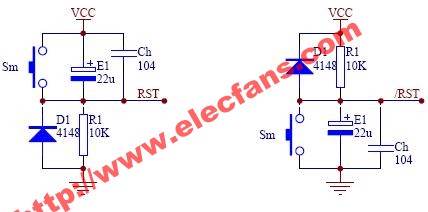

图2所示的复位电路增加了二极管，在电源电压瞬间下降时使电容迅速放电，一定宽度的电源毛刺也可令系统可靠复位。图3 所示复位电路输入输出特性图的下半部分是其特性，可与上半部比较增加放电回路的效果。

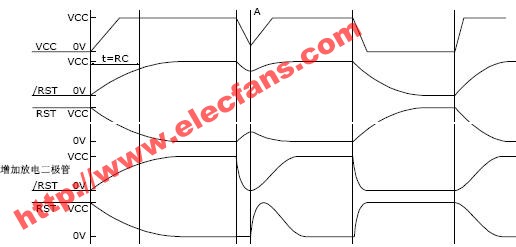

图3 RC复位电路输入-输出特性
