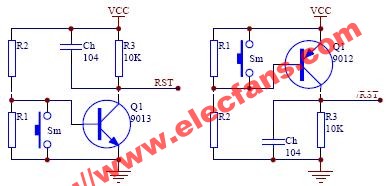

不但可以解决电源毛刺造成系统不稳定，而且电源缓慢下降也能可靠复位。图4 是一个实例，当 VCC x (R1/(R1+R2) ) = 0.7V 时，Q1 截止使系统复位 Q1 的放大作用也能改善电路的负载特性。但跳变门槛电压Vt 受VCC 影响是该电路的突出缺点。使用稳压二极管可使Vt 基本不受VCC 影响，见图5， 当VCC 低于Vt Vz 0.7V 时电路令系统复位。

带电压监控功能的复位电路

详细查看： 单片机复位电路设计

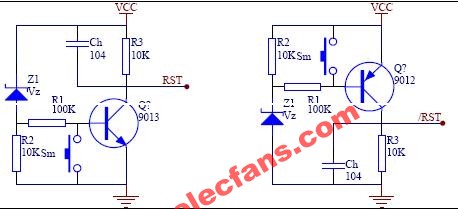

图5 稳定门槛电压

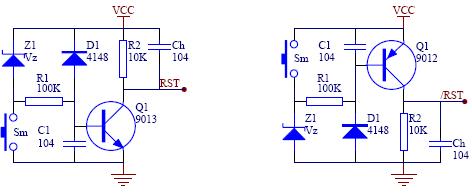

图6 实用的复位监控电路

在此基础上,增加延时电容和放电二极管构成性能优良的复位电路,如图6 所示.调节C1 可调整延时时间,调节R1 可调整负载特性.如图7 所示上半部分是图5 电路的特性,下半部分对应图6.

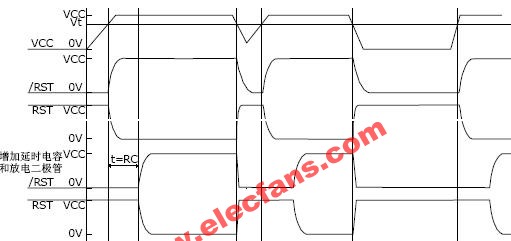

图7 带电压监控功能的复位电路的输入-输出特性
