使用PICKIT3烧录HCS300

1.安装MPLAB X IDE V1.95以上版本。

2.打开MPLAB IPE

   双击：

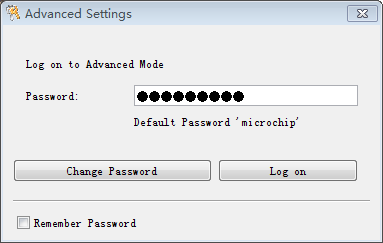

 3.点击SETTING-->advanced mode



5.选择operate,设置芯片HCS300 后点击Apply .TOOL选择PICKIT3  点CONNECT.SQTP选择要烧录的.num文件

6.如果需要PICKIT3提供电源则点击POWER,勾选POWER TARGET FROM TOOL.

7.连接PICKIT3与HCS300.

PICKIT3--------------HCS300

（1）VPP------------------不接

（2）VDD------------------8

（3）GND------------------5

（4）PGD------------------6

（5）PGC------------------3

8.链接好HCS300和PICKIT3之后点PROGRAM即可烧录,其他按钮均不可使用，只支持烧录。
