TI推出低压 8 比特 IC/SMBus I/O 扩展器-模拟电子-

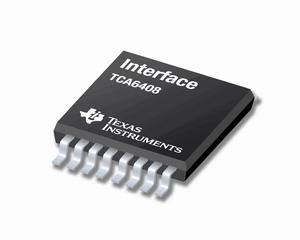

TCA6408 是业界首款 IC I/O 扩展器，其可以在介于 1.65V～5.5V 的宽泛的 VCC 范围内工作，从而允许设计人员可以直接将该器件与新一代和传统处理器相连。该器件由一个 8 位结构（输入或者输出选择）、输入、输出和极性反向（有源高频）寄存器组成。其可支持主时钟及数据信号与从 I/O 之间的双向电压电平转换与 GPIO 扩展，通过消除对电平转换器的使用允许设计人员在混合模式电压系统中创建更为紧凑的设计。手机、PDA、MP3 播放器、服务器、膝上型电脑、个人计算机外设以及电信设备均为 TCA6408 的典型应用领域。





特性:

• 工作电源电压范围为 1.65 V～5.5 V
• 允许双向电压电平转换以及在下列端口之间进行 GPIO 扩展
• 1.8-V SCL/SDA 和 1.8-V、2.5-V、3.3-V 或 5-V P 端口
• 2.5-V SCL/SDA 和 1.8-V、2.5-V、3.3-V 或 5-V P端口
• 3.3-V SCL/SDA 和 1.8-V、2.5-V、3.3-V 或 5-V P端口
• 5-V SCL/SDA  和 1.8-V、2.5-V、3.3-V 或 5-V P端口
• 连接至并行端品扩展器的 I²C 接口
• 1 A 低待机电流消耗
• 施密特触发器行为实现了在 SCL 和 SDA 输入时的慢输入转换和更佳的开关噪声抗扰度
• 1.8 V时，通常 V_hys = 0.18 V
• 2.5 V 时，通常 V_hys = 0.25 V
• 3.3 V 时，通常 V_hys = 0.33 V
• 5 V 时，通常 V_hys = 0.5 V
• 5-V 容差 I/O 端口
• 有源低电平复位输入（复位）
• 开漏有源低电平中断输出 (INT)
• 400-kHz 快速 I²C 总线
• 输入/输出配置寄存器
• 极性反向寄存器
• 内部上电复位
• 利用所有配置为输入的通道上电
• 无短时脉冲波形干扰上电
• SCL/SDA 输入端上的噪声滤波器
• 具有大电流驱动最大能力的锁闭输出，用于直接驱动 LED
• 闭锁性能高于 JESD 78，Class II 标准规定的100 mA
• 根据 JESD 22 标准测试得出的ESD 性能
• 2000-V 人体模型 (A114-A)
• 200-V 机器模型 (A115-A)
• 1000-V 带电器件模型 (C101)
