Vishay 推出新型USB-OTG端口保护阵列-模拟电子-

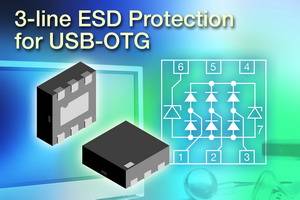

日前，Vishay Intertechnology, Inc.宣布推出新型超薄 ESD 保护阵列 --- VBUS053AZ-HAF，该器件具有低电容和低漏电流，可保护 USB-OTG 端口免受瞬态电压信号损坏。新器件在工作电压为 5.5V 时提供三线 USB ESD 保护，在工作电压为 12V 时提供单线 VBUS 保护。



VBUS053AZ-HAF 采用 1.6mm × 1.6mm 小尺寸及 0.6 mm 超薄厚度的无铅LLP75-7L 封装，可最大限度地减少高速数据应用（如 USB 2.0 和高清晰数字电视中的 HDMI）和移动电子设备（包括便携式游戏系统、MP3 播放器及手机）中有源 ESD 保护所需的电路板空间。







新器件对三条数据线 D+、D- 和 ID 具有 0.7pF 的低负载电容，最大漏电流为0.085μA（工作电压为 3.3V 时）或 1μA（工作电压为 5.5V）。VBUS053AZ-HAF 数据线的最大钳位电压低于 4.1V（在 3 A 时），而 VBUS 线的最大钳位电压低于 30V （在 8A 时）。



总线端口保护阵列提供符合 IEC 6100042 (ESD) 的 15kV（空气及触点放电）瞬态保护及符合 IEC 6100045（雷电）的 3A 瞬态保护。该无铅器件采用无卤素模塑料，符合 RoHS 2002/95/EC 和 WEEE 2002/96/EC 的规范。



目前，采用小型 LLP75-7L 封装的新型 USB-OTG 总线端口保护阵列VBUS053AZ-HAF的样品已可提供。
