三相四线制
在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

三相五线制
    三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户侧后约不能当作零线使用，否则，发生混乱后就与三相四线制无异了。但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。现在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改。为了安全，要斩钉截铁地要求！
    不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。这一点一定要切记，也要注意你的朋友是否有所违犯！！
    应用中最好使用标准/规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色

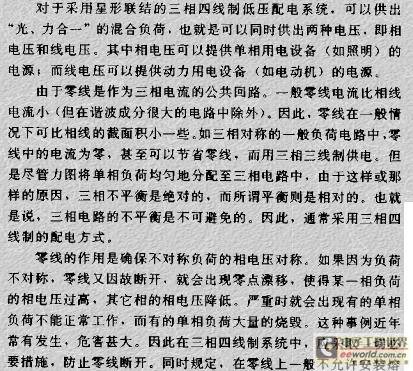

三相四线制低电压配电系统中，为什么强调零线不能断开？
