实现模拟输入和数字数据相乘的R.SINθ转换电路-模拟电子-

电路的功能

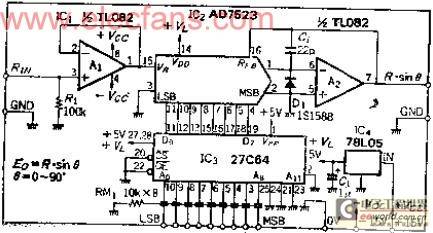

用乘法D-A转换器和存贮正弦数据的P-ROM来输出Y（Y=R.SINθ）函数（图A中以X、Y为座标，R代表模拟输入，Y代表函数输出），θ选定范围为0~90度，90~180度正好是与0~90互逆。为使数据能等到180度，控制信号采用两个BCD码+1数据位。

电路工作原理

这是一个模拟输入与数字数据相乘的电路，进行R运算，数字数据取值0~255。事先做好正弦函数相对应的ROM数据，因为AD7523是正逻辑输入，所以SIN0度=0，D=00；SIN90度=1、D=FFH（255/255≈1）。以1度为一级，计算SIN0~90度，再乘上25，换成地进制数据存于P-ROM。
