EDA中的矩阵式键盘的工作原理 -

矩阵式键盘是一种常见的输入装置，在日常的生活中，矩阵式键盘在计算机、电话、手机、微波炉等各式电子产品上己经被广泛应用。如图是一个3×4矩阵式键盘的面板配置图，其中数字0～9作为密码数字输入按键，米作为“上锁”功能按键，御仁为“解锁/清除”功能按键。

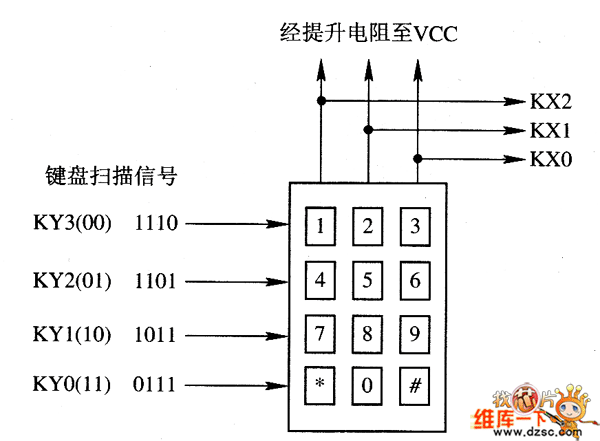

如图 3×4矩阵式键盘的面板配置

键盘上的每一个按键其实就是一个开关电路，当某键被按下时，该按键的接点会呈现0的状态，反之，未被按下时则呈现逻辑1的状态。扫描信号由KY3～KY0进入键盘，变化的顺序依次为1110-1101-1011-0111-1110。每一次扫描一排，依次地周而复始。例如现在的扫描信号为1011，代表目前正在扫描7、8、9这一排的按键，如果这排当中没有按键被按下的话，则曲KX2～KX0读出的值为111：反之当7这个按键被按下的话，则由KX2～KX0读出的值为011。

根据上面所述原理，我们可得到各按键的位置与数码关系如表所示。

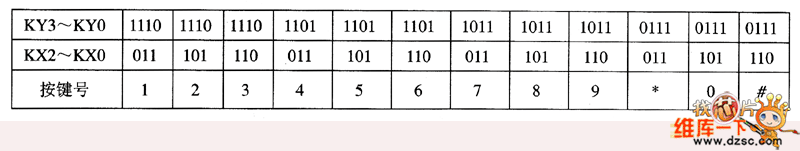

如表　按键位置与数码关系

若从KX2～KX0读出的值皆为1时，代表该列没有按键按下，则不进行按键译码的动作，反之，如果有按键按下时，则应将KX2～KX0读出的值送至译码电路进行编码。
