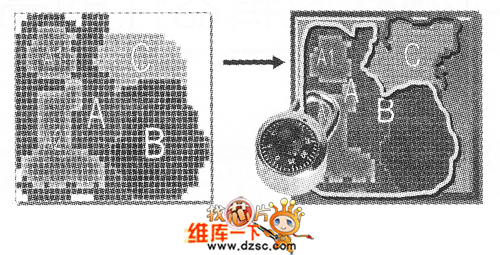

Partition技术 -

(1)生成一个新的Partition

创建ISE工程之后，设计者首先要从( Source)窗格中找到需要重用的模块。然后为其生成一个Partition，具体操作如图2所示。在【Source】窗格中展开设计层次，右击相应的模块后。在弹出快捷菜单中单击(New Partition)命令，为该模块生成了一个Partition。

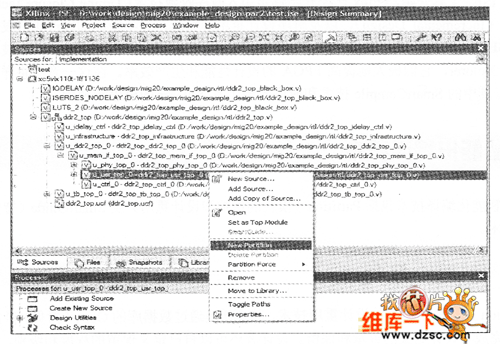

图2 生成一个新的Partition

(2)设智Partion属性

生成一个Partion后，该模块的图标会改变，顶层模块的图标也会为的，这表示设计中有些模块设定了Partion识些礻尝块伯待实现．存Partion性设皆屮还可以设定保留和重用的级捌，如图3所示，右击Panition模块 ，【Propedies】命令．在对话框中的【Category】列表框中选择【Partion】选14，然后在下边的拉列表中选择没计保留和重用(ProseVC)的级别。选择【Routing】选项表示综合的网表，布局和布线信虑、公被保留，这足默认的保留级别；选择【Placement】选项表示保留综合的网表和布局信息；选择【Synthesis】选项表示只保留综合的网表：选择【Inhedt】选1项表示沿用上层父模块的保留级别。如果上层父模块木定义Partion，则保留默认，此时会看到名称“Inherit(Routing)”。选择后单击【OK】按钮。

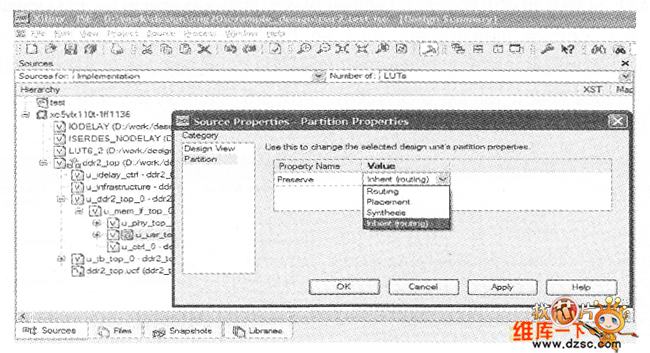

图3 设置Partion的保留级别

(3)运行ISE工具得到实现结果

如图4所示，实现过程结束之后，Paffition模块的图标会改变，顼层模块的图标也会变表示设计中的Partion模块已经完成实现。

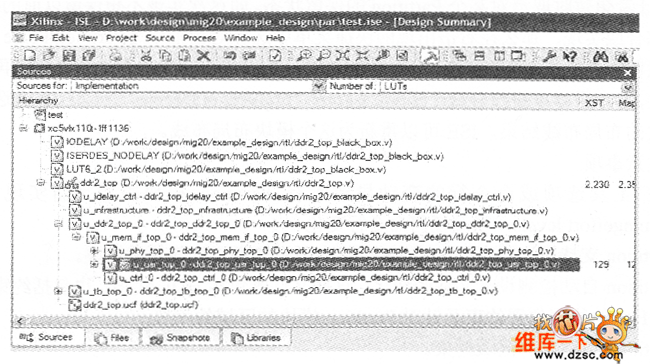

图4 Partition模块已经完成现实流程

在(Design Summary)窗格中可以看到关于Partition的报告信息，如图5所示。

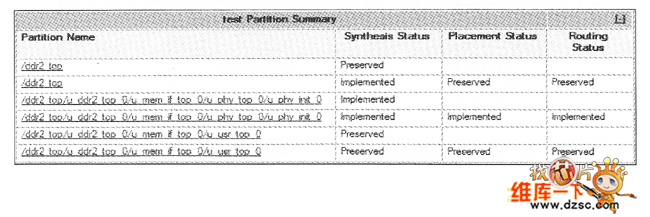

图5 Partition Summary报告

(4)设计更新之后重新运行ISE

如果Partition模块未曾改动，那么ISE就会保留Partition上次实现的结果。设计者可以在Synthesis、MAP和PAR报告中看到关于Partition模块的资源及状态等信｀患。在(Design Summary)窗格中也有关于Partition的报告信息，如图6所示。在这个例子中我们为u_phy_init_0两个模块定义了两个Partition。第1次实现以后，u_phy_init_0模块和其他模块有过代码改动，但Partition模块u_phy_init_0没有改动。从图6可以看到ISE保留了u_phy_init_0上一次的实现结果。

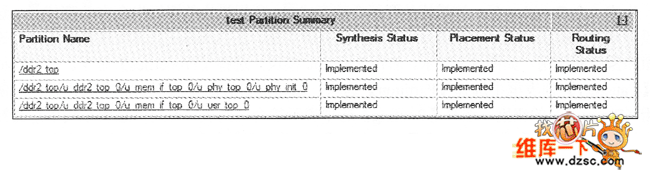

图6 设计更新并重新实现后的Partition Summary报告

(5)Partition的其他操作

如果设计者想删除先前定义的Partition，可以在(Source )窗格中右击相应的Partition模块，然后选择(Delete Partition)命令。

如果设计者想暂时取消对某个Partition的保留状态，即这次实现不想保留以前的实现结果，而是重新综合或实现，那么在右击出现的快捷菜单中选择对话框中( Partition Force)选项后，选择取消保留哪个阶段，如图7所示。(Force Synthesis Out-of-date)选项表示不再保留上次的综合结果，ISE需要重新综合这个模块；( Force“Implement Design”Out-of-date)选项表示不再保留上次的布局布线结果，ISE可以重新为这个模块布局布线。

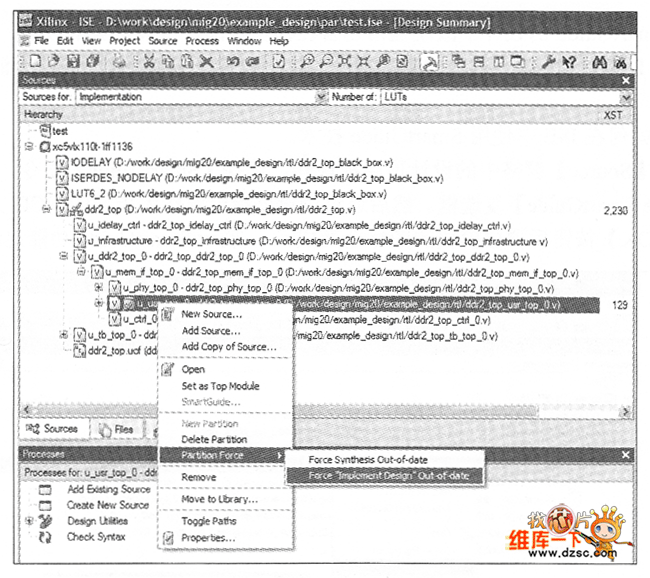

图7 暂时取消Partiton的保留状态

(6)注意事项

ISE工具选项或命令行的变动导致所有Partition模块需要重新实现，如map－timineeffort levels，以及任何命令行变化。

Partition支持层次嵌套，Partition可以应用于任意层次的任意模块。

Partition自动检测设计文件的变化，这些文件既包括HDL代码，也包括约束文件，如 UCF中的物理位置约束及针对Partition模块的区域约束等。

Partition不要求有区域约束。

MPPR、logic_Opt及global_opt功能与Partition不兼容。
