SmafiGuide技术 -

SmafiGuide是ISE中另外一种设计重用技术，它根据户指定的NCD文件来指导新的布局布线过,从而达到以较短的时间实现时序收敛．刈于一些比较敏感的时序路径或布局也会自动地进行调整，以便满足时序要求．该技术适用于后明设计阶段，整个设讨出现较小改动的情况。在这个阶段中，设计者的设计通常都已基本定型而且满足时序要求，只是有地会做一些微小改动。通用SmartGuide技术，设计者可以指定一个已满足时序要求的实现结果(NCD文件)作为小改动之后的“设计实现”指导文件。ISE新的Implimet算法能够在时序能满足的情况下最大程度的保留以前的布局，从而保证布线流程能够完成逻辑的布线。对于改动的逻辑或新添加的逻辑，ISE会在剩余的FPGA 资源中实现。如图1所示。没有改动的逻辑并不意味着一定会完全按照指导文件来布局，为了满足时序要求，SmartGuide可能会适当调整被指导的元件的布局。因此SmartGuide的首要目标出满足时序要求，第2个目标才是缩短实现时间。

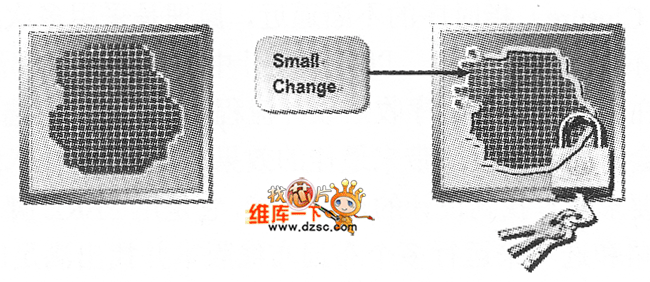

图1 SmartGuide适用于改动较小的设计

适用于SmartGuide的设计小改动通常包含在模块内部、管脚位置的改动、设计中调用的的模块(比如，DOM、BRAM和DSP48等)的属性改变、时序要求的放宽，以及添加ChipScopePro模块等。

以下介绍如何在ISE中使用SmartGuide技术。

(1)右击Sourcel窗格中的设计顶层模块，选择SmartGuide 命令，在弹出的对话框中选中(Use SmartGuide )复选框。然后通过浏览器指定要作为指导的NOD文件，如图2所示。单击(OK)按钮后顶层模块的图标会变成，表示SmartGuide功能已经打开。

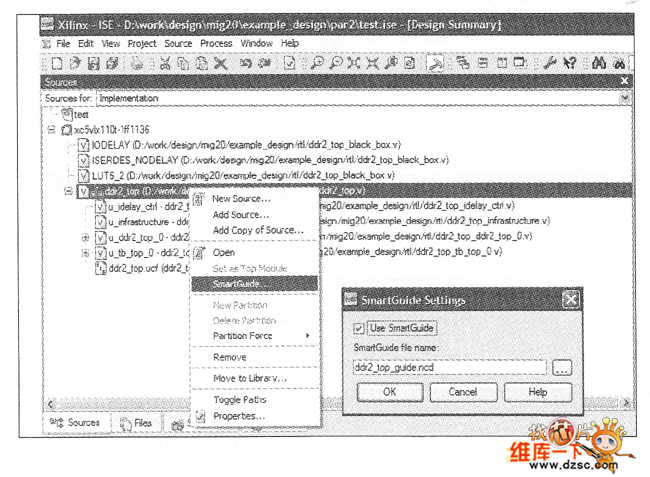

图2 SmartGuide功能并设定指导文件

(2)运行ISE得到设计改动后的实现结果，用户指定的NOD文件将被用来指导新的实现过程。
