Ⅵ控制程序运行过程 -

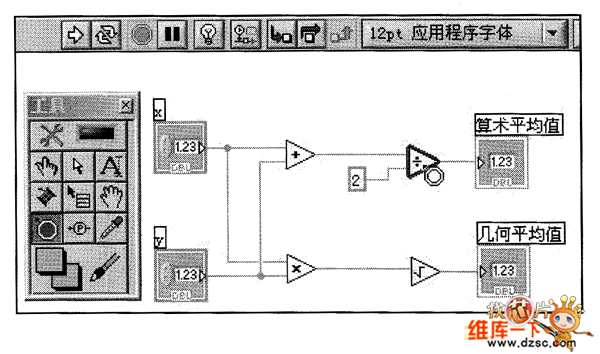

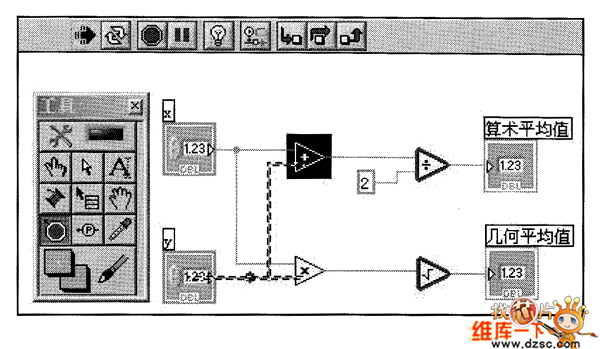

图1 使用断点工具

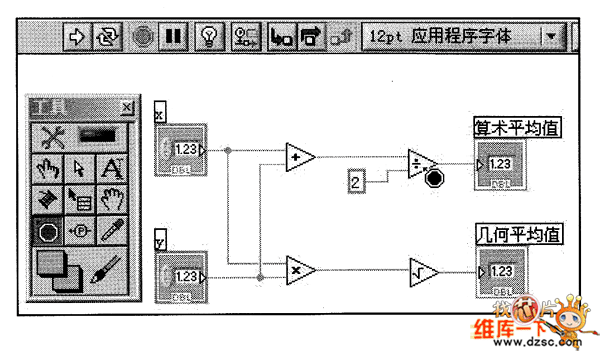

· 第2步：断点设置成功以后，光标变为，节点四周增加了红色边框，如图2所示。此时再在此节点上单击可清除断点。

图2在“除”函数节点上设置断点

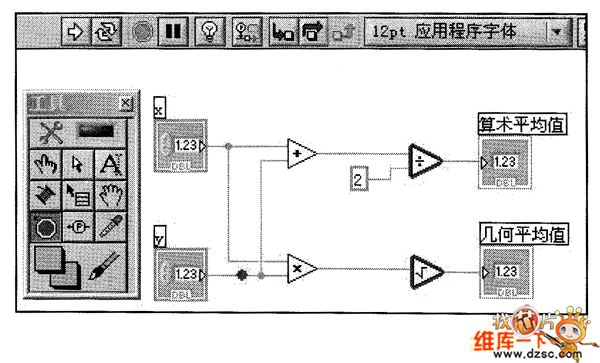

第3步：再在程序框图中的y值输出连线和“平方根”函数节点处分别设置断点，图3所示。

图3设置其他断点

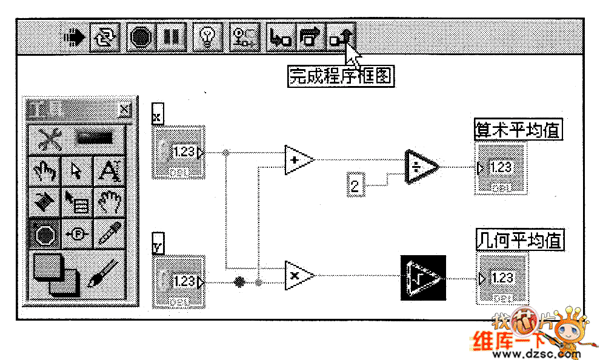

第4步：单击运行按钮开始运行程序。程序在第一个断点——y值输出连线处暂停，连线和节点开始闪烁，如图4所示。断点的顺序是按照程序执行的顺序排列的，与其设置时的顺序无关。

图4 程序运行至第一个断点处

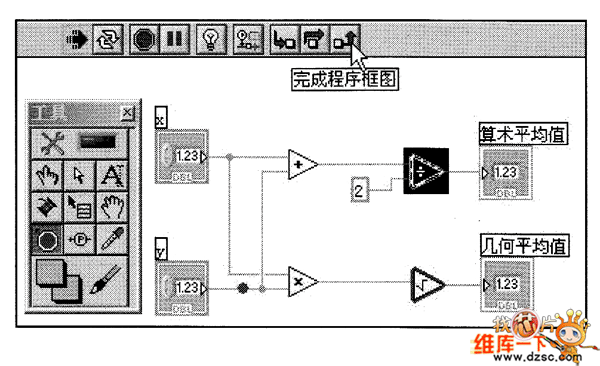

· 第5步：单击完成程序框图（单步步出）按钮继续运行程序。程序运行至第二个断点—“除”函数节点处暂停，如图5所示。
