Ⅵ保存连线值 -

来源：网络用户发布，如有版权联系网管删除　2018-08-07　

[导读]· 第1步：单击工具栏中保存连线值工具；再单击工具选板中的探针数据工具，光标变为后再在连线上单击，如图1所示。

图1 在连线上设置探针
第2步：在连线上设置探针成功后会出现一个数字表示探针编号，并弹出探针数

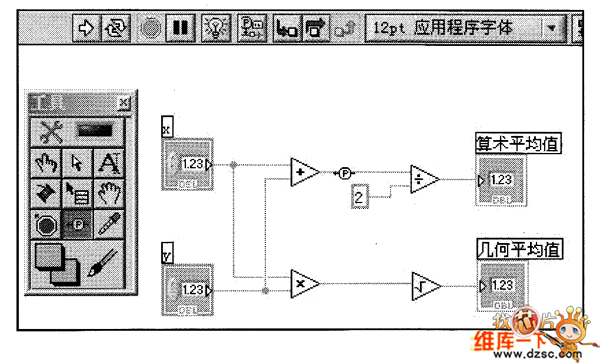

· 第1步：单击工具栏中保存连线值工具；再单击工具选板中的探针数据工具，光标变为后再在连线上单击，如图1所示。

在连线上设置探针图

图1 在连线上设置探针

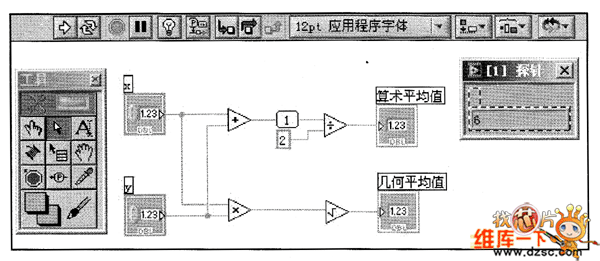

第2步：在连线上设置探针成功后会出现一个数字表示探针编号，并弹出探针数据显示框显示探针探测到的数据，如图2所示。关闭探针数据框可移去探针。

探针设置成功图

图2 探针设置成功

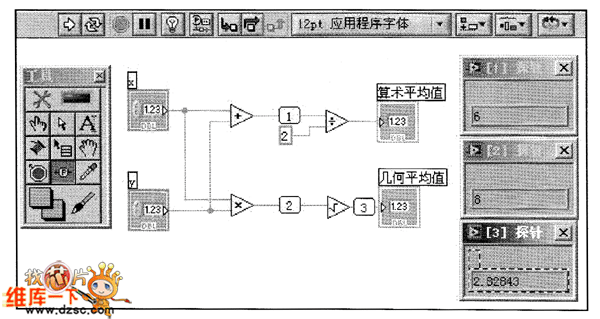

第3步：可以在不同的连线上分别设置探针，如图3所示；不过同一连线上只能设置一个探针。关闭探针数据框移去探针以后可以重新设置。移去探针不影响探针编号的增长，即新设置的探针编号始终为上一次的探针编号加1。

设置多个探针图

图3 设置多个探针

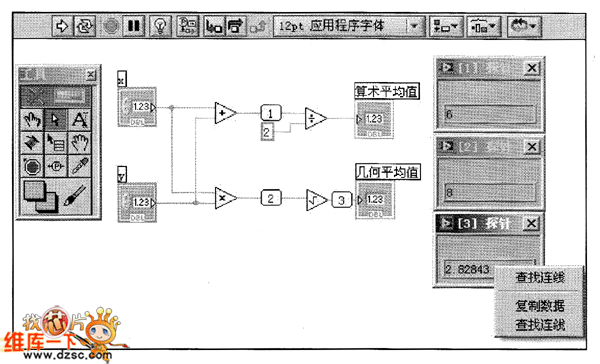

第4步：在探针数据显示框中，单击鼠标右键可以查找探针数据所对应的连线，图4所示。

根据探针查找连线图

图4 根据探针查找连线
