LabVIEW 的波形图 -

波形图用于显示测量值为均匀采集的一条或多条曲线。波形图仅绘制单值函数，在波形图接收所有需要显示的数据后一次性显示在前面板窗口中，其显示的图形是稳定的波形。在下一次接收数据时，波形图不保存上一次的历史数据，数据全部更新，在前面板窗口中只显示当前接收的数据。

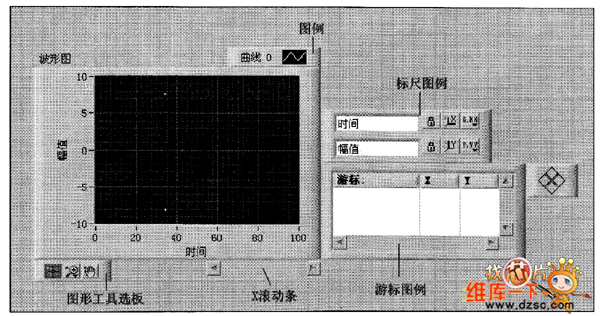

波形图位于前面板控件选板中“新式→图形→波形图”。波形图窗口默认显示的内容包括图形区、标签、图例和刻度（X刻度和Y刻度）；还有一些元素没有显示在前面板窗口中，选择波形图的右键菜单选项“显示项”可以显示这些元素，如图1和图2所示。

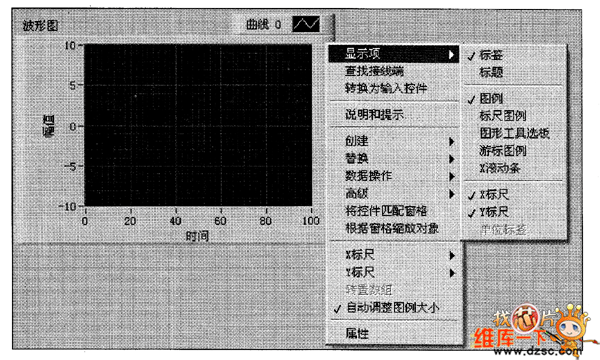

图1 波形图的右键快捷菜单
