[导读]位于左上角的图例 用来定义图中曲线的颜色和样式。右键单击图例，弹出如图1所示右键快捷菜单，包括以下子菜单和选项。（l）常用曲线．
“常用曲线”子菜单用来设置曲线的显示方式，其中上排显示方式依次为平滑曲线，
位于左上角的图例 用来定义图中曲线的颜色和样式。右键单击图例，弹出如图1所示右键快捷菜单，包括以下子菜单和选项。 （l）常用曲线． “常用曲线”子菜单用来设置曲线的显示方式，其中上排显示方式依次为平滑曲线，数据点方格，曲线同时数据点方格；下排显示方式依次为填充曲线和坐标轴包围包围的区域，直线图，直方图。

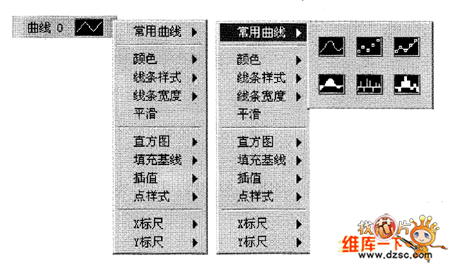

图1曲线图例的右键菜单
（2）颜色
“颜色”子菜单用来设置线条颜色．设置时可以从系统拾色器中选择颜色作为线条颜色，如图2所示。

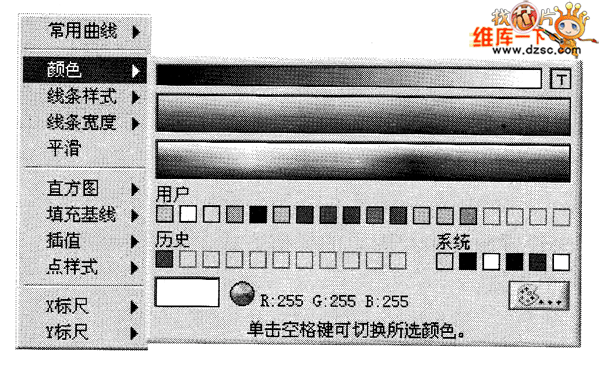

图2颜色子菜单
（3）线条样式和线条宽度
“线条样式”子菜用来设置曲线的线条样式，有连续直线，断续直线，虚线，点画线等；“线条宽度”子菜单用设置曲线的线条粗线，如图3所示。

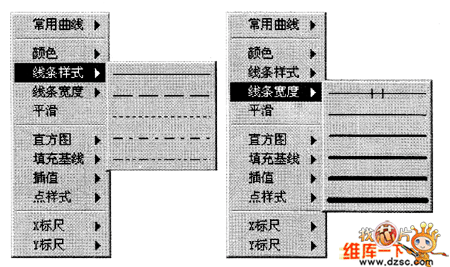

图3 线条子菜单
（4）平滑。
“平滑”逃项选烊是否启用防锯齿功能，启用可使线条变得光滑．
（5）直方图
“直方图” 子莱单用来设置直方图绘制方式，如图4斫示，分为直线式，填充式，柱状式等．

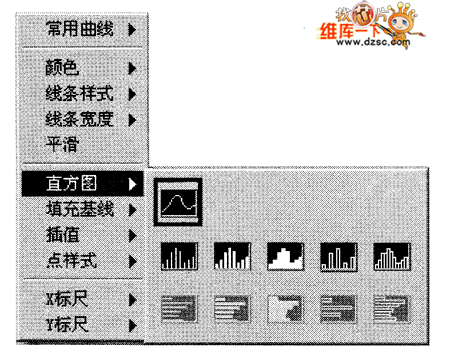

图4直方图子菜单
（6）填充基线
“填充基线”子菜单用来设置曲线的填充参考线，如图7－8所示，分为零、负无穷大和无穷大。

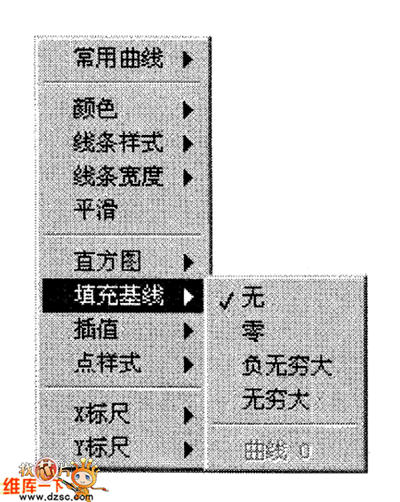

图5 填充子菜单
（7）插值。
“插值”子菜单用来设置曲线中绘图点的插值方式，线的方式，如图6所示，共给出了6种绘制曲线的方式，代表6种插值方式。

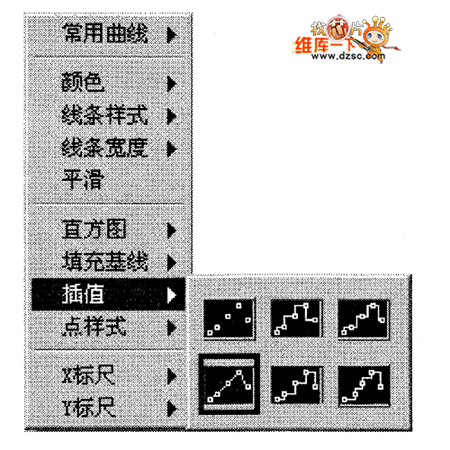

图6 插值子菜单
（8）点样式。
“点样式”子菜单用来设置图中绘图点的样式，包括圆点、方块、叉、星号等，如图7所示。
图7点样式子菜单
2．标尺图例
标尺图例用来定义标尺标签和配置标尺属性，如图8所示。标尺图例的第一行对应水平坐标参数，第二行对应垂直坐标参数。

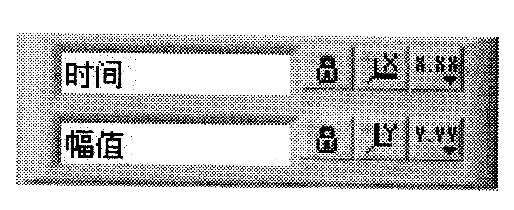

图8 坐标图例
文本为对应坐标的名称。
图标
用来锁定刻度，单击该图标可在刻度锁定和解锁状态之间切换。
图标
婴用来标识刻度锁定状态，绿灯亮表示为刻度锁定状态。
图标
下拉菜单用来设置坐标刻度数据的属性，包括格式、精度、映射模式、网格颜色和显示标尺选项，如图9所示。
图9 坐标图例的下拉菜单
