LabVIEW的X滚动条／属性对话框 -

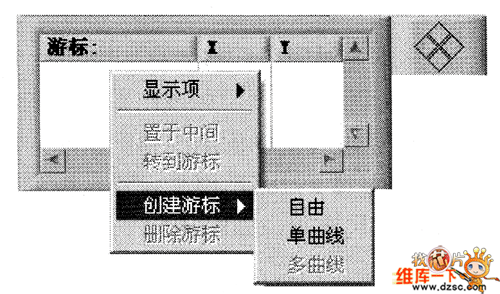

X滚动条用来滚动显示图形或图表中的数据，使用滚动条可查看图形或图表当前未显示的数据，如图1所不。

图1 x滚动条　

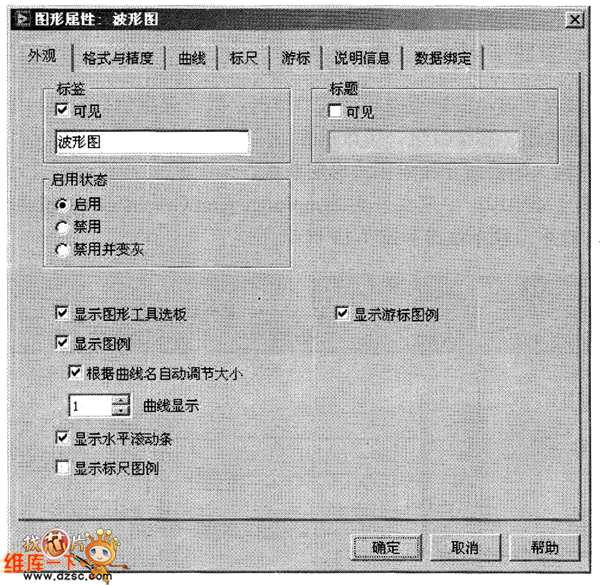

利用上述波形图窗口中的不同显示项可以对波形图进行设置，还可以利用波形图属性对话框对波形图设置。右键单击波形图，从弹出的快捷菜单中选择“属性”，弹出属性对话框，如图2所示。

波形图属性对话框包括7个选项卡：外观、格式与精度、曲线、标尺、游标、说明信息和数据绑定。

图2 波形图属性对话框

（1）外观。

“外观”选项卡主要用来设置图标签、标题、图形工具选板、游标图例、图例、水平滚动条等对象是否可见。

（2）格式与精度。

“格式与精度”选项卡用来设置坐标刻度数据的格式和精度。

（3）曲线。

“曲线”选项卡用来配置图形或图标上的曲线外观。包括曲线名称、线条样式、线条宽度、点样式、曲线插值、线条颜色、点／填充颜色、X标尺和Y标尺等。

（4）标尺。

“标尺”选项卡用来格式化图形或图表的标尺和网格。包括标尺名称、是否显示标尺和标尺标签、调整标尺最大值和最小值、缩放量和缩放系数、刻度样式与颜色、网格样式与颜色等项。

（5）游标。

“游标”选项卡用来为图形添加游标并配置游标的外观。包括游标名称、游标线条样式、线条宽度、是否允许拖曳等项。

（6）说明信息。

“说明信息”选项卡用来描述对象的目的和使用说明。

（7）数据绑定。

“数据绑定”选项卡用来将前面板中对象绑定至网络发布项以及网络上的PSP数据项。

其中“外观”、“精度与格式”、“说明信息”“数据绑定”选项卡与一般控件属性对话框中的内容和功能一致。　
