波形图显示实例 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]波形图可以接收和显示多种类型和格式的数据,数据类型包括数组、簇、波形数据等,数据格式包括一维数组、多维数组、簇数组等。
例:根据输入的数组和簇绘制波形图曲线。
· 打开位于LabVIEW安装文件夹\exmples\gen

波形图可以接收和显示多种类型和格式的数据,数据类型包括数组、簇、波形数据等,数据格式包括一维数组、多维数组、簇数组等。

例:根据输入的数组和簇绘制波形图曲线。

· 打开位于LabVIEW安装文件夹\exmples\general\Graphs\gengraph.llb中的Waveform
Graph·Vi程序,程序框图如图1所示。

程序框图

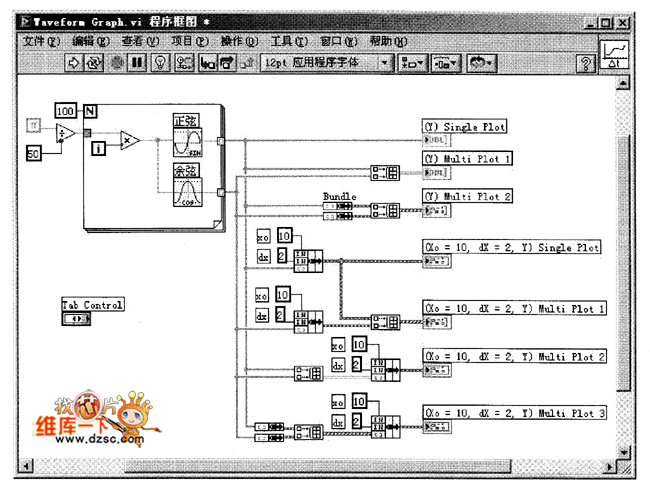

图1 Waveform Graph.VI程序框图

程序首先利用For循环分别产生在0~2π之间均匀分布的100个正弦曲线数据点和100个余弦曲线数据点,作为波形图的基本数据点,如图2所示;然后再将这些数据点转换成不同的数据格式分别作为波形图的输入。

循环产生数据点图

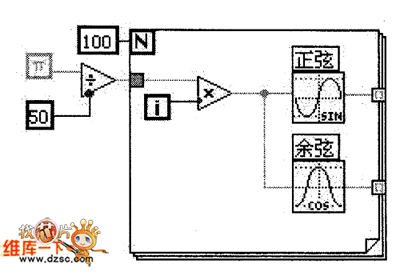

图2 For循环产生数据点

(1)一维数组绘制一条曲线。

将100个正弦函数数据点组成一个一维数组直接输入图中,对应图(Y)Single Plot,如图3所示。

(2)二维数组绘制两条曲线。

将100个正弦函数数据点数组和100个余弦函数数据点数组构成一个二维数组,作为新的图输入,对应图(Y)Multi Plot 1,如图4所示。

一维数组绘制一条曲线图

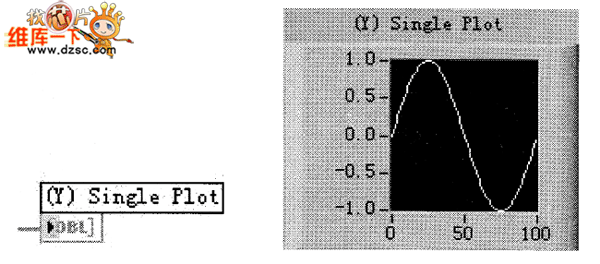

图3 一维数组绘制一条曲线

二维数组绘制两条曲线图

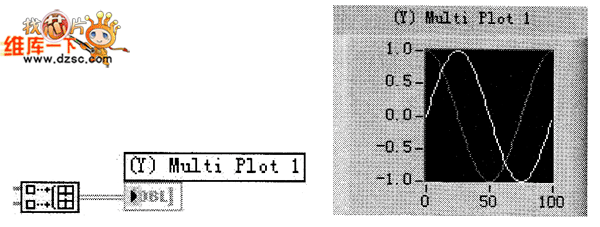

图4 二维数组绘制两条曲线

(3)簇数组绘制两条曲线。

将100个正弦函数数据点数组和100个余弦函数数据点数组分别转换为簇,然后两个簇形成一个数组,作为新的图输入,对应图(Y)Multi Plot 2,如图5所示。

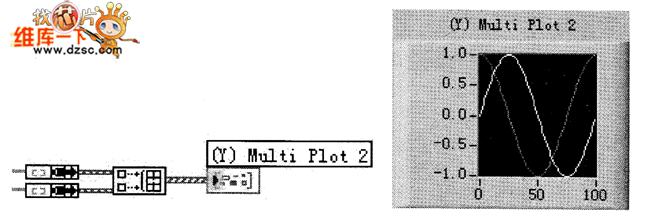

簇数组绘制两条曲线图

图5 簇数组绘制两条曲线

(4)簇绘制一条曲线。

由x0、dx和100个正弦函数数据点数组构成一个簇输入新的图中,对应图(X0=10,dX=2,Y)Single Plot, 如图6所示。

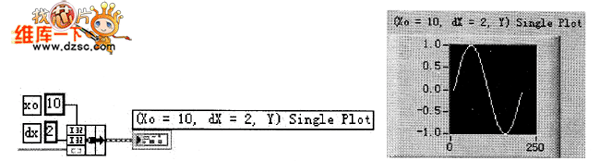

簇绘制一条曲线图

图6 簇绘制一条曲线

(5)簇数组绘制两条曲线。

按(2)中的方法将100余弦函数点数组打包成簇,并和(2)输入图的簇构成一个簇数组输入新的图,对应图(Xo=10,dX=2,Y)Multi Plot 1,如图7所示。

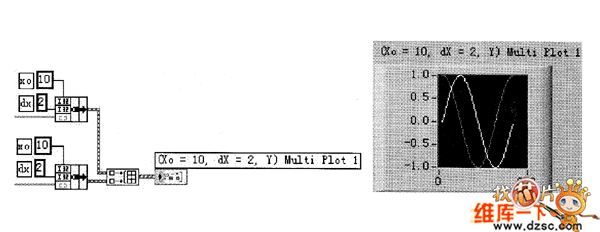

簇数组绘制两条曲线图

图7 簇数组绘制两条曲线

(6)簇绘制两条曲线。

由x0、dt和(2)中输入图的二维数组构成一个簇,作为新的图输入,对应图(Y)Multi Plot2,如图8所示。

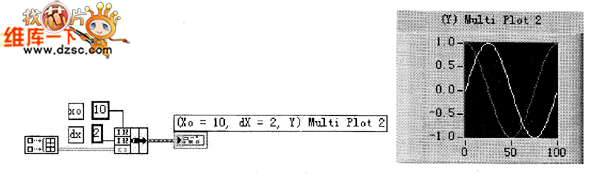

簇绘制两条曲线图

图8 簇绘制两条曲线

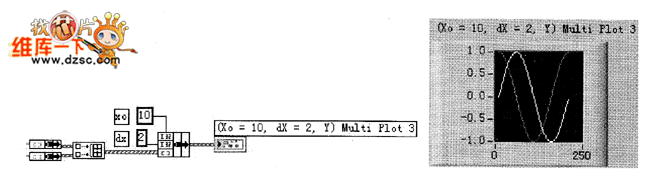

(7)簇绘制两条曲线。

由x0、dt和(3)中输入图的簇构成一个簇,作为新的图输入,对应图(Xo=10,dX=2,Y)Multi Plot 3,如图9所示。

簇绘制两条曲线图



图9 簇绘制两条曲线
