例:根据输入的波形数据显示波形图。

(1)波形数据绘制一条曲线。

在前面板中添加一个波形图控件,标签为“正弦图”;在程序框图窗口中选择位于函数选板中的“信号处理→波形生成→正弦波形”子Ⅵ;将子Ⅵ的“信号输出端”和“正弦图”接线端连接起来。运行程序,将图中横坐标最大值设置为0.2,结果如图1所示。

(2)波形数据绘制两条曲线。

在图中程序基础上,在前面板中添加波形图“混合图”;再在程序框图中添加位于函数选板中的“信号处理→波形生成→锯齿波形”子Ⅵ,添加函数“编程→数组-创建数组”,将正弦波和锯齿波的“信号输出端”组合形成数组,并将数组输出和“混合图”接线端连接起来;运行程序,将图中横坐标最大值设置为0.2,程序框图和运行结果如图2所示。

绘制正弦波形图

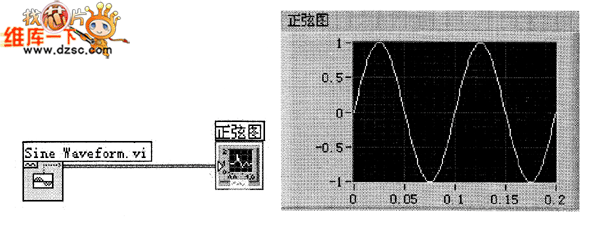

图1绘制正弦波形

程序运行结果图

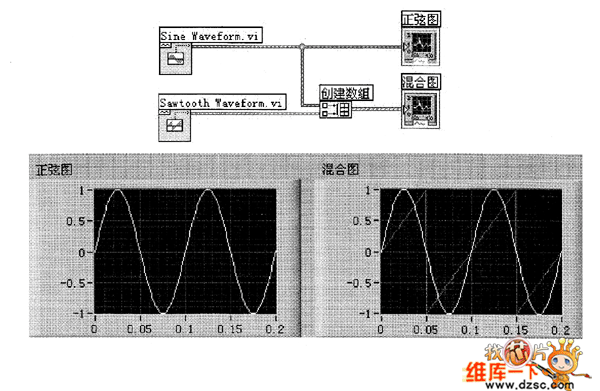

图2程序运行结果
