例：绘制XY图波形．
打开位于LabVIEW安装文件夹＼exmples＼general＼Graphs＼gengraph.llb中的XY Graph.vi程序，程序框图如图1所示。

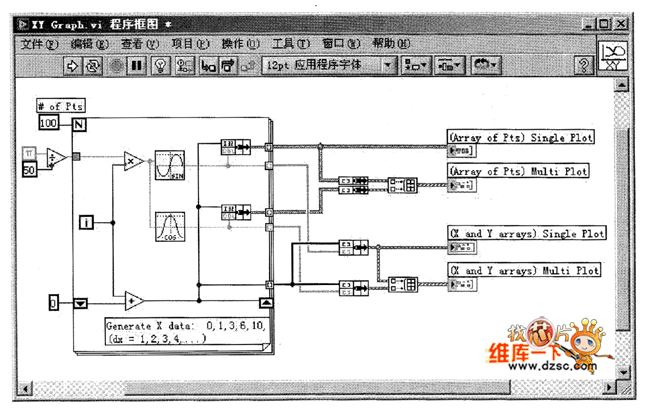

图1 XY Graph.vi程序框图
程序利用For循环分别产生100个在0-2之间均匀分布的正弦和余弦函数数据点，并产生不等间距的水平坐标刻度（0，1，3，6，10），作为XY图的基本数据，如图2所示。

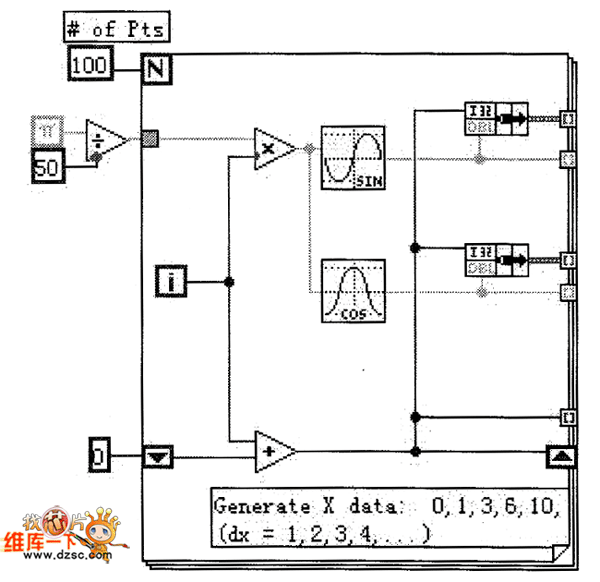

图2 For循环产生数据点
产生基本数据点之后，向XY图中输入数据并绘制图形。
（1）一维簇数组绘制单个XY曲线。正弦函数数据点和不等间距的X坐标包形成簇，再经过循环结构形成簇数组，作为XY图的输入，对应图形（Array ofPts）Single Plot，如图3所示。
图3一维簇数组绘制单个XY曲线
（2）二维簇数组绘制两个XY曲线。（1）中XY图的输入数组构成二维数组，Plot，如图4所示。按（1）中方法形成余弦函数数据点簇数组，然后和作为新的XY图输入，对应图形（Array of Pts）Multi plot,如图4所示。

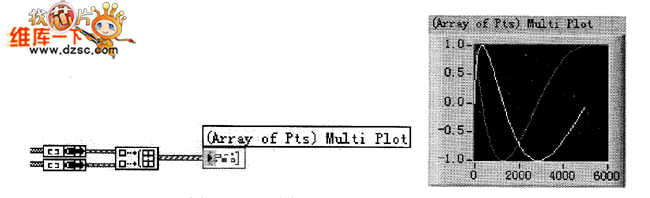

图4二维簇数组绘制两个XY曲线
（3）数组簇绘制单个XY曲线。将100个正弦函数数据点数组和不等间距X坐标数组打对应图形（X and Y arrays）Single Plot，如图5所示。

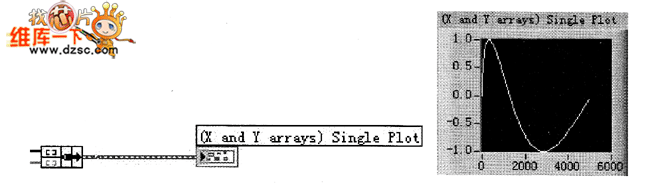

图5 数组簇绘制单个XY曲线
（4）簇数组绘制两个XY曲线。按（3）中方法形成余弦函数数据点数组簇，然后和（3）中XY图的输入一起形成簇数组，作为新的XY图的输入，对应图形（X and Y arrays）MultiPlot，如图6所示。

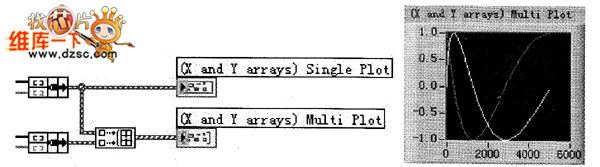

图6 簇数组绘制两个XY曲线
XY图描述X坐标和Y坐标之间的关系，并不要求X和Y之间单点映射，可以是多对多的映射。
