例:在XY图中绘制Lissajious图

输入X和Y按正弦规律变化、幅值和频率相同,当X和Y相位相等时,Lissajious图为一条斜率为1的直线;当X和Y之间相位相差90°时,Lissajious图为一个椭圆。具体步骤如下。

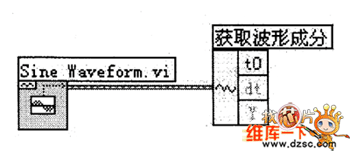

· 第1步:生成输入X的数据。在程序框图窗口函数选板中选择“信号处理→波形生成→正弦波形”子VI,产生一个正弦波形(相位默认为0);然后添加“编程→波形→获取波形成分”函数,连接正弦波形的信号输出端和函数输入端提取波形值,如图1所示。

产生X数据图



图1 产生X数据

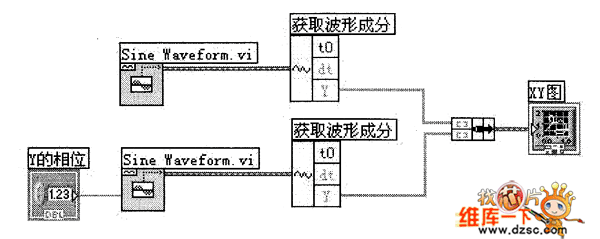

· 第2步:生成输入Y的数据,与输入X相差一定的相位。在前面板窗口中新建一个数值输入控件“Y的相位”,在程序框图窗口添加“正弦波形”和“获取波形成分”,并将输入控件接线端与正弦波形“相位”端相连,如图2所示。

产生Y数据图

图2 产生Y数据

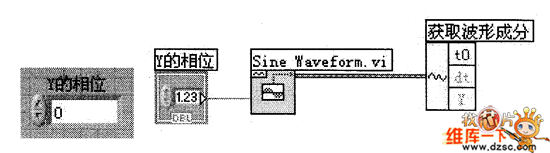

第3步:将X和Y数据输入XY图。在前面板窗口中新建一个XY图,将第第2步产生的波形数据打包并输入XY图,如图3所示。

程序框图

图3 程序框图

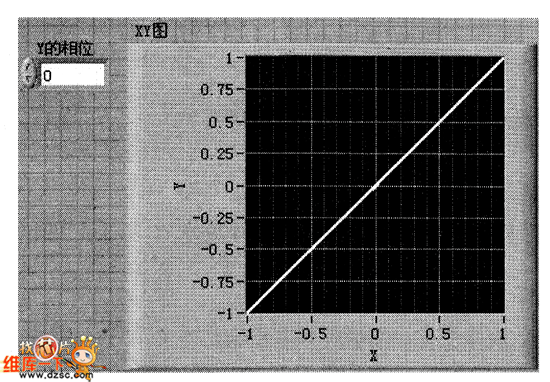

· 第4步:设置“Y的相位”为0,运行程序,结果如图4所示。

相位差为0的图

图4 相位差为0的Lissajious图

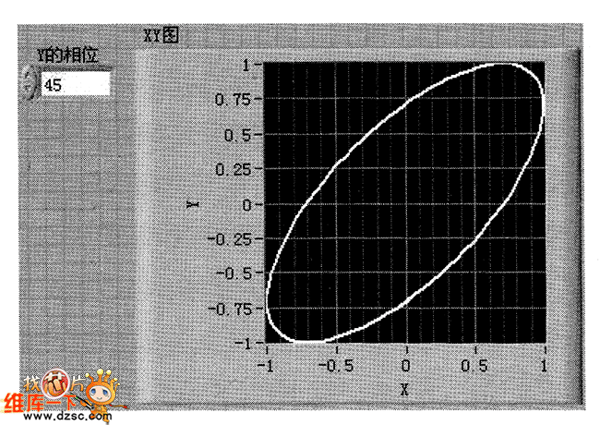

·第5步:设置“Y的相位”为45°,运行程序,结果如图6所示。

相位差为45°的图



图6 相位差为45°的Lissajious图
