0 引言

　　正交频分复用(OFDM)是一种正交多载波调制技术，它将宽带频率选择性衰落信道转换成一系列窄带平坦衰落信道，在克服信道多径衰落所引起的码间干扰，实现高数据传输等方面具有独特的优势。但是由于OFDM信号频谱重叠，对信道变化很敏感，在高速移动下，信道的时变特性更加明显，此时OFDM系统载波间的正交性会遭到破坏，出现载波间干扰(ICI)，这会导致系统性能明显降低。为了消除ICI，必须采用适当的均衡技术以补偿ICI。国内外许多学者对这些问题进行了大量的研究，提出了各种不同的方法，得到了一些阶段性成果。文献提出了一种低复杂度的迭代MMSE均衡器算法，在保证均衡效果的同时把运算量成功降低到o(N)，为该均衡器算法的实际运用奠定了基础。

　　现场可编程门阵列(Field Programmable Gate Array，FPGA)器件近年来取得了飞速的发展，已经具有强大的计算性能和逻辑实现能力。特别是Xilinx公司的FPGA具有丰富的IP资源，容量大且具有强大的软件支持，在各个领域得到了广泛的应用。本文主要讨论基于Xilinx公司Virtex-2  FPGA硬件平台的均衡器算法中矩阵求逆的运算过程实现。将程序下载到FPGA，并通过RS 232将结果数据回送到主机查看和验证。

　　1 时变信道中OFDM系统均衡器

　　1．1 时变信道中的OFDM系统结构

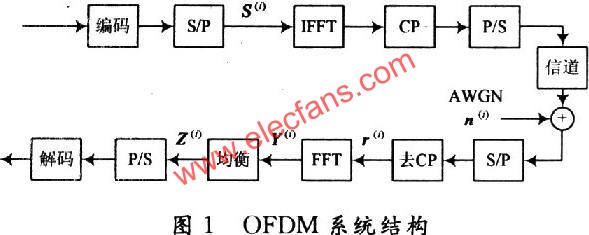

　　考虑一个载波数为N的OFDM系统如图1所示，假设完全同步，并且有足够长(不小于信道阶数)的循环前缀(CP)。在去除了循环前缀CP以后第i个数据帧收到的数据矢量为：
