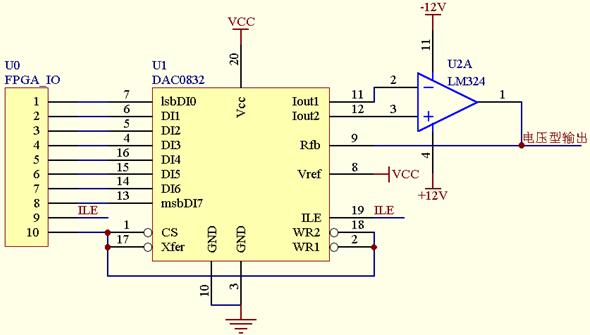

FPGA与DAC0832接口电路原理图

FPGA_IO1~8向DAC0832的数据输入口（DI0~DI7）输送数据。
FPGA_IO9提供DAC0832数据锁存允许控制信号ILE，高电平有效。
FPGA_IO10提供DAC0832控制信号（CS：片选信号；Xfer：数据传输控制信号；WR1、WR2：DAC寄存器写选通信号），低电平有效。
Iout1、Iout2、Rfb与运算放大器LM324完成电流/电压的转换（DAC0832属电流输出型）。
