基于FPGA的次声波合成的电路设计

摘要：次声波是频率在10一～20Hz的波，在生物医学、气象学、军事等领域有着广泛应用前景，此频段的信号无法通过天线直接发射。应用DDS原理产生2路相干超声波，在空间干涉产生次声波。主要完成了基于FPGA的DDS电路设计，并且完成了系统软、硬件设计，通过Max+Plus11和Matlab的仿真表明该设计的原理正确、方案可行。

关键词：次声波；FPGA；DDS

次声波是频率在10-6～20 Hz之间的机械纵波。利用2个频率不同的超声波(频率通常在2×104～5×108Hz范围之间)在空间干涉组合可以形成次声波。

　　目前，大多使用直接数字频率合成(DDS)方法产生高频波形。本文利用DDS原理，通过FPGA产生2个不同频率的高频信号，再经过换能器转换成2路超声波，在外部干涉合成次声波。

1 DDS的基本原理和结构框图

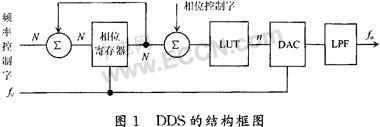

　　DDS(Direct Digital Synthesis)是从相位概念出发，将数字信号转换成模拟信号来获得所需波形的一种频率合成技术。日前，使用最广泛的是基于查找表(Look-Up-Table)结构的方法。图1是DDS的基本原理图。

　　DDS是由相位累加器(一个累加器、相位寄存器和加法器构成)、LUT(正弦查找表)、DAC(数／模转换器)和LPF(低通滤波器)组成。该DDS系统的核心是相位累加器。

　　假设频率控制字是M，相位累加器的长度为N。工作原理：每来一个时钟fc，N位的相位寄存器以步长M增加。相位寄存器的输出与相位控制字相加，然后输入到正弦查询表地址上。正弦查询表包含一个周期正弦波的数字幅度信息，每个地址对应正弦波中0°～360°范围的一个相位点。正弦查询表把输入的地址相位信息映射成正弦波幅度信号，驱动DAC，输出模拟量。相位寄存器每经过2N／M个fc时钟后回到初始状态，相应地正弦查询表经过一个循环回到起始位置。整个DDS系统输出一个正弦波。

　　输出频率：fo=fcM／2N；

　　最小分辨率：△fmin=fc／2N。

　　由上面的公式可知，输出频率由频率控制字M、相位累加器的长度N、时钟fc决定。

　　由于DDS的输出最大频率受奈奎斯特抽样定理的限制，所以fmax=fc／2。

　　2 次声波合成基本原理

　　次声波的合成主要需要产生两个同相、频率差小于20 Hz的高频正弦波。

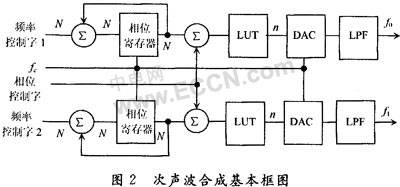

　　本文中，次声波合成的基本框图可由两个DDS基本框图构成。生成的高频信号f0，f1通过外部换能器转换成频率差小于20 Hz的超声波，经过干涉合成次声波。如图2所示。

　　3 用FPGA实现次声波的合成

　　3.1 FPGA的内部结构

　　利用FPGA设计次声波的合成电路，可以把波形信息存储在ROM中，通过修改ROM中的波形数据来实现灵活的频率和相位要求。

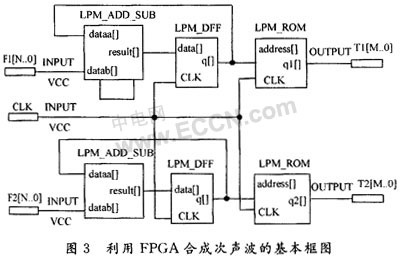

　　本文中，利用LPM(参数化模块库)，通过设置LPM模块的参数，来满足设计要求。图3是调用LPM模块设计的生成双路高频信号的核心电路。此电路由4个加法器(LPM-ADD-SUB)，2个寄存器(LPM-DFF)及2个ROM(LPM-ROM)组成。F1[N..0]，F2[N..0]为双路高频信号的频率输入控制字，CLK为同步时钟，T1[M..0]，T2[M..0]为输出，可以接到D／A转换器上。由于本设计不需要相位调制，所以没有使用相位输入控制字。

　　3.2 外围电路控制

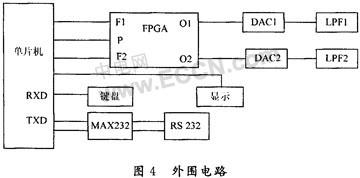

　　图4为FPGA的外部控制电路。
