摘 要： 串行通信是实现远程测控的重要手段。采用VHDL语言在CPLD上实现了串行通信，完全可以脱离单片机使用。

关键词： CPLD；VHDL；串行通信

引言

随着EDA技术得发展，CPLD已经在许多方面得到了广泛应用，而串行通信是实现远程测控的重要手段。本文利用VHDL语言在CPLD上实现了串行通信，完全可以脱离单片机使用，克服了单片机的许多缺点。

串口结构及内容

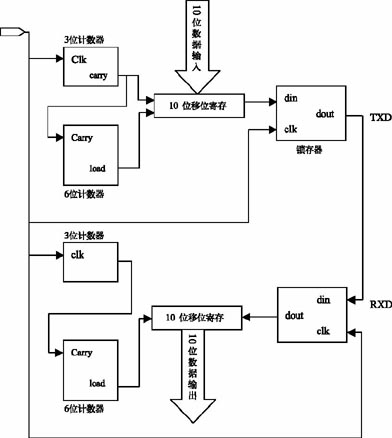

本设计所采用的是异步通信方式，可以规定传输的一个数据是10位，其中最低位为启动位(逻辑0低电平)，最高位为停止位(逻辑1高电平)，中间8位是数据位。为了方便对数据进行正确控制，选取发送(接受)每位数据用4个时钟周期。为了能够达到串行通信的波特率，例如4800B/s，则需把时钟频率设为19.2kHz。系统结构如图1所示：
