基于单端10 bit SAR ADC的IP核设计与实现 - IP核设计 -

　　随着集成电路和数字信号处理技术的快速发展，我们可以在数字域里实现比模拟域里更高精度，更快速度，更低价格的各种信号处理功能，因此，模数转换器作为模拟系统和数字系统的接口就变得非常重要。而在各种类型的模数转换器当中，逐次逼近型的模数转换器（SAR ADC）因为其低功耗，中等精度和中高分辨率而得到了广泛的应用。而SARADC从输入来分，可以分为单端输入和双端（全差分）输入。虽然一个双端SAR ADC电路架构可以获得更好的共模抑制比和和较少的失真，而得到了广泛的应用，但在现实生活中对单端的ADC仍有一定的需求，如光栅尺中绝对码道信号的检测。本文则是在一种常见单端SAR ADC电路架构的基础上，对D／A转换器进行了改进，在不增加电容面积的情况下，减小了D／A转换时电容和开关所消耗的能量，减小了电容阵列转换的建立时间。

　　1 ADC整体电路设计

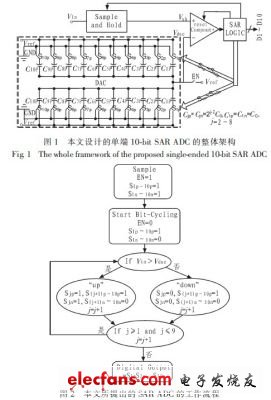

　　本文设计的单端SAR ADC的整体架构如图1所示，主要包括以下4个部分：采样保持电路（Sample and Hold）、比较器（Comp）、10-bit逐次逼近寄存器及控制电路（SARLOGIC）、D／A转换电路（DAC）。

　　

　　输入电压Vin通过采样保持电路得到采样电压Vsh，Vsh与DAC的输出Vdac通过比较器进行比较，比较结果传递给逐次逼近寄存器，逐次逼近寄存器一方面输出比较结果，另一方面控制DAC的转换开关，以便进行下一位的转换。

　　1.1 SAR ADC的工作流程

　　SAR ADC的工作流程如图2所示，它主要可以分为采样、清零阶段和比较阶段。

　　第一步：采样、清零阶段。采样保持电路中的开关S，闭合，Vin=Vsh，属于跟随阶段；DAC中的电容C1p～C10p和C1n～C10n的下级板全部接GND，开关EN闭合，Vdac接GND，DAC处于清零阶段。

　　第二步：比较阶段。采样保持电路中的开关Sa断开，Vsh为采样得到的电压；DAC中的电容C1p～C10p的下级板接Vref，其余开关不动，而开关EN断开，此时DAC的输出结果：

　　

　　Vsh与Vdac进行比较，如果Vsh大于Vdac，则比较器输出为1，即D1=1，而逐次逼近寄存器根据比较结果，将电容C10n（MSB电容）的下级板偏转到Vref；反之D1=0，C10p的下级板偏转到GND。其余电容保持不变。

　　第j步：根据上一步比较的结果，得到DAC的输出如下：

　　

　　Vsh与Vdac进行比较，如果Vsh大于Vdac，则比较器输出为1，即Dj-1=1，而逐次逼近寄存器根据比较结果，将电容C（11-j）n的下级板偏转到Vref；反之Dj-1=0，C（11-j）p的下级板偏转到GND。其余电容保持不变。直至j=11，比较结束，进入下一个转换周期。
