PLD设计速成-波形仿真 - HDL语言及源代码 -

　　此过程主要是用软件来仿真你的设计，看看结果是否符合你的设计要求

　　编译好以后，打开波形编辑器，MAX PLUSII->Waveform Editor

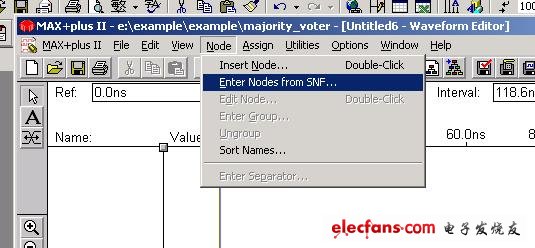

　　载入端口,Node->Enter Nodes from SNF

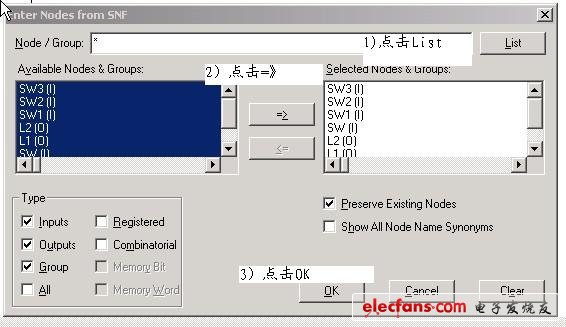

　　将弹出下面窗口，你按下面步骤操作：

　　

　　点List,将出现端口列表，你默认是选择全部，你也可以通过左键和Ctrl组合来选择你想要的信号。

　　点=>将你的信号加入SNF文件中

　　点OK

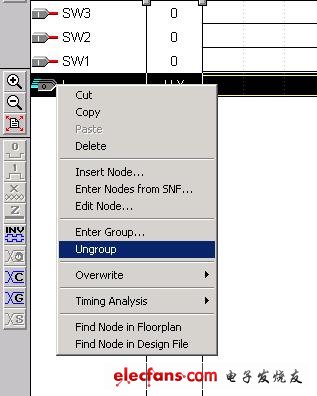

　　为了方便观察，我们把信号展开

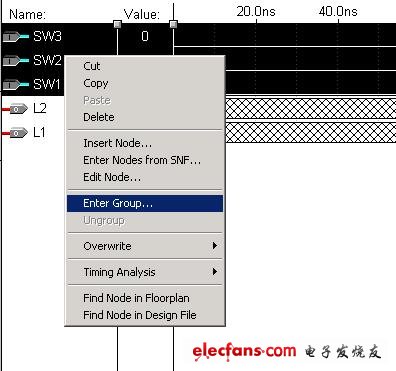

　　如果需要再次合并可以按住SHIFT键，用鼠标左键选上要合并的信号，再点右键->Enter Group

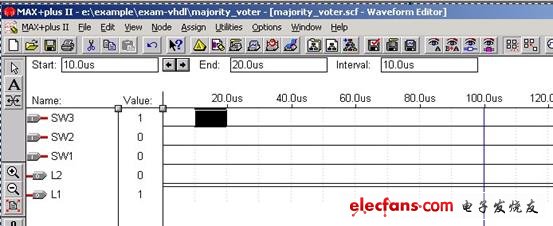

　　下面我们将对信号进行赋值，首先选中一个要赋值的信号区间，如SW3的10us到20us范围，按住鼠标左键，在SW3的10us到20us的范围只能够那拉出一个黑色区域,松开鼠标左键，再点左边工具栏上的“1”，使这个时间段，SW3就被赋值为高电平，如下图：

　　(注意时间不要选择太小，比如就选10ns，这样结果可能不对，因为电路的延迟可能就达到10ns)

　　你将其他信号按你希望的加上激励

　　在上面过程中，你可能要遇到下面设置：

　　Snap to Grid：鼠标按网格选取，用鼠标左键可以决定是否选取

　　Show Grid：显示网格

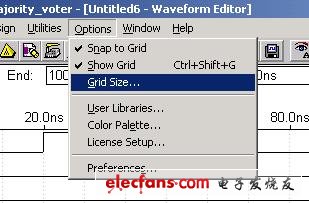

　　Gride Size：设置网格大小(这个非常有用，在你一些设计中经常要改变网格大小，便于你选择)

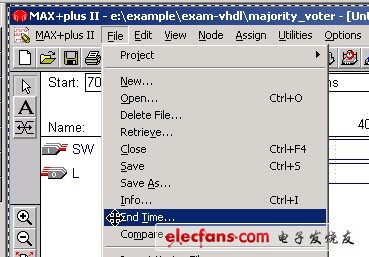

　　End TIme：设置仿真结束时间(这个在设计中也经常用到，否则默认的仿真时间只有1us)

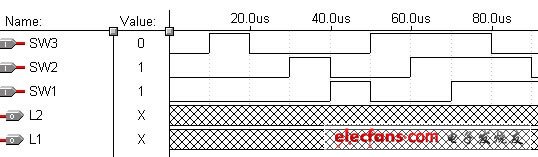

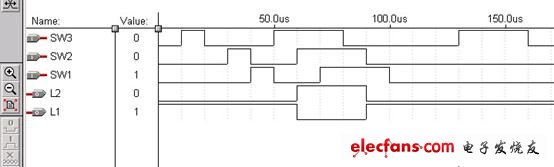

　　下面是加激励后的波形(end TIme =200us,gride size=10us)

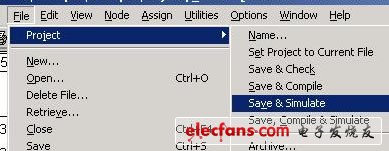

　　点FILE->PROJECT->save&simulate

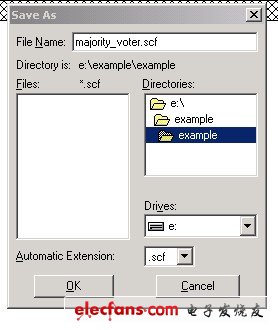

　　这时会弹出保存窗口，我们保存为majority_voter.scf

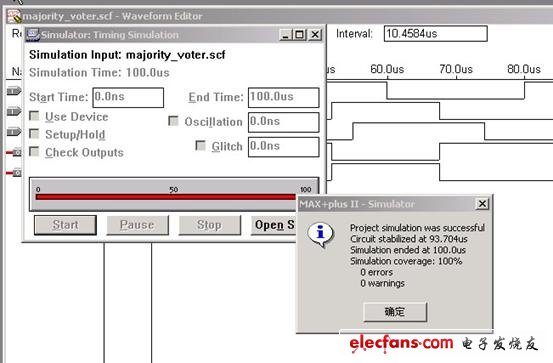

　　点OK，将会防真，如果正确会弹出窗口(图)

　　点确认，再点open SCF，将出现防真后的波形

　　波形图显示的逻辑功能和设计目的完全一样，这样我们就可以把程序在线下载到芯片EPM7128SLC84-15中。
