　　我们根据三人表决器的直值表，可以通过卡诺图化简可以得到：

　　L2=SW1SW2 SW1SW3 SW2SW3

　　L1=_L2

　　那么我们可以在MAX plusII中用原理图实现上面的三人表决器

　　下面仅把和VHDL不同的详细写下，相同或基本相同的就一带而过：

　　(1)打开MAX plusII

　　(2)新建一个图形文件：File菜单>new

　　新建文件时选择Graphic Editor file

　　点OK

　　(3)输入设计文件

　　我们现在在图形文件中输入电路，我们这个电路需要AND2、OR3、NOT三个逻辑门电路和输入输出端，你可以

        Symbol ->Enter Symbol(或者双击空白处)

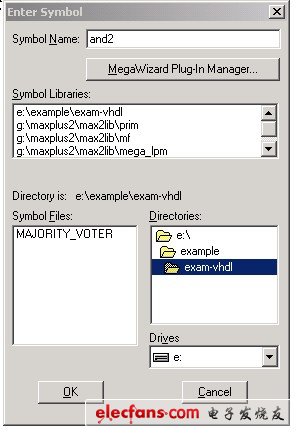

　　弹出窗口：

　　在Symbol Name中输入and2，点OK

　　同样可以加入or3、input、output、not

　　对input、output，鼠标左键双击PIN_NAME，那么PIN_NAME被选中，并且变黑，然后输入你要改的名字，如SW1

　　把元件拖动到合适位置，将光标放到元件的引线出，可以发现光标变为十字星，此时摁住左键就可以进行连线。

　
