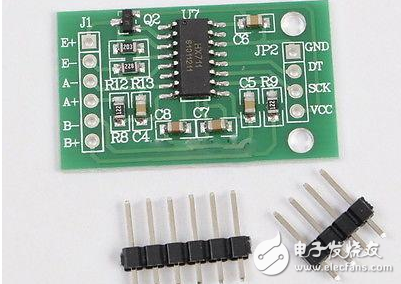

HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。
HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A 或通道B，与其内部的低噪声可编程放大器相连。
通道A 的可编程增益为128 或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B 则为固定的32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。
hx711称重程序详解
#include《reg52.h》 //error： data not change
typedef unsigned char uchar;
typedef unsigned int uint;
//管脚定义
sbit ADDO=P2^1;
sbit ADSK=P2^0;
sbit dlock=P2^6; //数码管段锁
sbit wlock=P2^7; //数码管位锁
//常量
uchar code number［10］={0x3f，0x06，0x5b，0x4f，
0x66，0x6d，0x7d，0x07，
0x7f，0x6f};
uchar code posiTIon［7］={0xff，0xfe，0xfd，0xfb，0xf7，0xef，0xdf};
//变量
unsigned long Data;
uchar Data1，Data2;
//延时函数
void delay（uchar t）
{
uchar a，b，c;
for（a=t;a》0;a--）
for（b=50;b》0;b--）
for（c=10;c》0;c--）
{;}
}
//显示函数，显示数字和位置
void display（uchar num，uchar i）
{
P0=number［num］;
dlock=1;
dlock=0;
P0=posiTIon［i］;
wlock=1;
wlock=0;
}
//读取传感器输出数据，完全按照参考例程
unsigned long ReadCount（void）
{
unsigned long Count;
uchar i;
//ADDO=1;
ADSK=0;
Count=0;
while（ADDO）;
for （i=0;i《25;i++） //25
{
ADSK=1;
Count=Count《《1;
ADSK=0;
if（ADDO） Count++;
}
ADSK=1;
Count=Count^0x800000;
ADSK=0;
return（Count）;
}
void main（void）
{
while（1）
{
Data=ReadCount（）;
Data1=（uchar）（Data%10）; //数据转换，不知道写的对不对
Data2=（uchar）（Data/10）;
display（Data1，1）; //送显
delay（5）;
display（Data2，2）;
delay（5）;
}
}
