简谈FPGA的上电复位，欢迎大家一起交流学习

       大家好，博主最近有事忙了几天，没有更新，今天正式回来了。那么又到了每日学习的时间了，今天咱们来聊一聊 简谈FPGA的上电复位，欢迎大家一起交流学习。

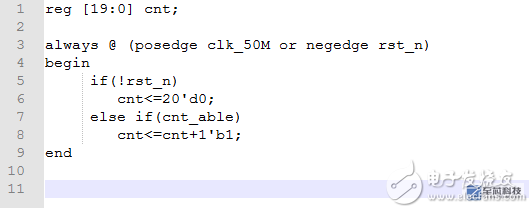

       在基于verilog的FPGA设计中，我们常常可以看到以下形式的进程：


       信号rst_n用来对进程中所用变量的初始化，这个复位信号是十分重要的，如果没有复位，会导致一些寄存器的初始值变得未知，如果此时FPGA就开始工作的话，极易导致错误。

       那么，这个复位信号来自何处？难道我们做好的系统，每次上电后都要手动按一下reset按钮么？

       答案是否定的！这个复位信号其实是由特定的程序来产生的，系统每次上电，都会由该程序产生一个复位信号，从而避免了手动复位。

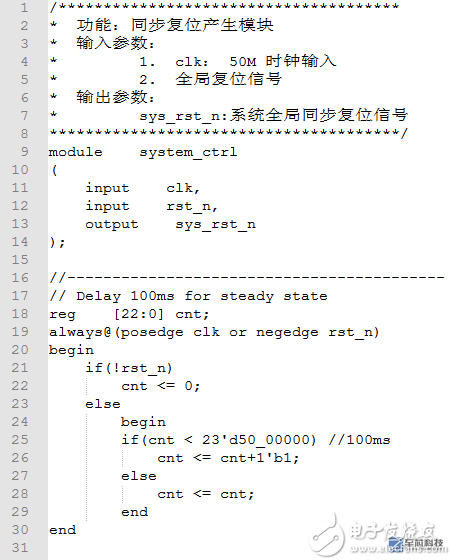

       在网上找了多种方案，觉得只有这个程序比较简单实用，转来如下：




       说明：

       1.第一个进程用来延时，当上电后，延时100ms，以保证FPGA内部达到稳定状态；此时sys_rst_n始终为0，也就是系统时钟处于复位状态中；

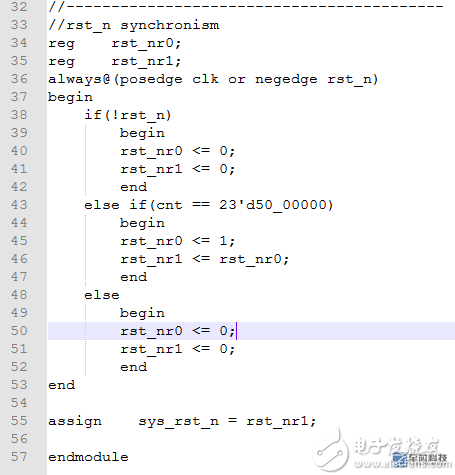

       2.当100ms延时结束后，sys_rst_n与系统时钟同步释放，即sys_rst_n拉高，复位结束，系统开始正常工作。

       今天就聊到这里，各位，加油。
