　　1 引言

　　由于plc结构紧凑、可靠性高、灵活性强，因而广泛应用于各种自动化系统。现在普遍采用触摸屏加plc的方法来监控设备，但触摸屏视角窄、不适应恶劣环境，且plc的数据存储能力相当有限、不易实现大规模网络互联。有鉴于此，我们采用优秀的可视化软件visual basic，由计算机加plc组建监控系统。该系统既克服了由触摸屏加plc组建的监控系统的不足，又可完成对设备的实时监控。

　　2 串行通讯协议

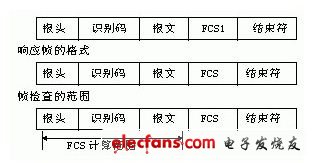

　　计算机与plc通讯时，一般由计算机发命令给plc，启动通信，plc收到命令后自动发回应答。下面给出了命令帧、应答帧以及帧检查的结构。

　　fcs（frame checksum）表示报头开始到报文结束间所有数据执行逻辑加操作所得的结果。

　　它由两位ascii码字符组成，每次plc接收到计算机发送过来的一帧数据，即计算其校验和，结果记为fcs2，将fcs2与帧中所包含的fcs1比较，可检查该帧是否有数据错误。如果有数据错误，plc立即发送错误信息给计算机，利用这一机制，有效防止了数据传输错误。

　　3 串行通信口初始化

　　3.1 计算机串行通信口初始化

　　vb的mscomm控件通过串行端口传送和接收数据。因此，可通过对visual basic的mscomm控件的相关属性的设置来对串口进行初始化。

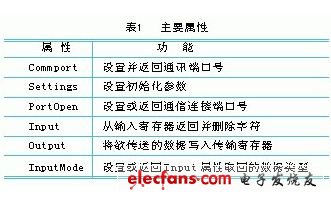

　　mscomm控件的主要属性如表1
