采用VerilogHDL输入三人表决器 - HDL语言及源代码 -

　　下面仅把和VHDL不同的详细写下，相同或基本相同的就一带而过：

　　(1)打开MAX plusII

　　(2)新建

　　新建一个verilog-HDL文件(Text Editor File类型)

　　(3)输入设计文件

　　其中SW12，SW13，SW23为中间变量

　　module majority_voter(SW1,SW2,SW3,L1,L2);

　　output L1,L2;

　　input SW1,SW2,SW3;

　　and(SW12,SW1,SW2);

　　and(SW13,SW1,SW3);

　　and(SW23,SW2,SW3);

　　or(L2,SW12,SW13,SW23);

　　//SW12、SW23、SW13是中间变量

　　not(L1,L2);

　　endmodule

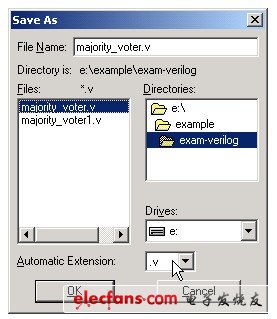

　　(4)保存文件

　　保存为majority_voter.v，注意AutomaTIc Extension选.v



　　并把文件设为当前工程(同前)
