CC2530 是用于2.4-GHz IEEE 802.15.4、ZigBee 和RF4CE 应用的一个真正的片上系统（SoC）解决方案。它能够以非常低的总的材料成本建立强大的网络节点。
要在zigbee的组网中加入烟雾传感器的模块，所以需要用到cc2530的ADC对传感器输出的模拟信号进行采样。下面是自己对实现用CC2530的ADC采集外部电压的程序过程。
以下是ADC的配置：
#include《iocc2530.h》
#include“adc.h”
#include“uart.h”
#include《stdio.h》
#include“led.h”
#define VDD_REF 3.3
float ADCValue = 0.0;//global ，传递电压值
/**************************************************************
*funcTIon:ADInit（）
*This funciton is order to iniTIalize ADC of CC2530
*单次采样，采用端口为P0.6
**************************************************************/
void ADInit（void）
{
uint ADCREGValue = 0;
SET_IO_PORT_DIR（0，6，IO_IN）;//设置P0..6为输入模式
ADC_ENABLE_CHANNEL（6）; //使能通道6作为ADC的采样通道
ADC_SINGLE_CONVERSION（ADC_REF_AVDD|ADC_12_BIT| ADC_AIN6）; //配置ADC参数，参考电压为AVDD5引脚电压，抽取率为512（12位分辨率）
ADC_SAMPLE_SINGLE（）; //启动单次采样
while（！（ADCCON1&0x80）） ;//等待AD转换完成
// while （ ！ADCIF ）;
/*获取结果，并转换为电压*/
ADCREGValue = ADCL》》4;//程序中设置的是12bit的精度，取低4位值
ADCREGValue |= ADCH《《4; //高八位值
ADCValue = （float）（ADCREGValue/（float）2048）*3.3;//此处有疑问，本来是12bit的精度，除数应该是4096的，但是得用2048才能得到准确的值
}
以下是UART0的配置：
#include《iocc2530.h》
#include“uart.h”
void UARTInit（void）
{
PERCFG = 0; //配置UART0的IO位置为备用位置1
P0SEL = 0x3c; //P0.2-PO.5设置为外设功能的端口
P2DIR &= ~（3《《6）;//设置UART0为第一优先级，UART1为第二优先级，
U0CSR |= （1《《7）; //select the mode as UART mode
U0GCR |= 0x09;
U0BAUD |= 59; //19200
UTX0IF = 1; //clear the interrupt flag
U0CSR |= （1《《6）; //enable receive bit
IEN0 |= 0x84;
}
/*********************************************************
note： “length” is the length of one line
**********************************************************/
void UARTSend（char *data，int length）
{
int i;
for（i=0;i《length;i++）
{
U0DBUF = *data;
data++;
while（UTX0IF==0）; // complete receive
UTX0IF = 0; //clear the flag
}
U0DBUF =0x0A; //carriage return
while（UTX0IF==0）; // complete receive
UTX0IF = 0;
}
以下是主函数：
#include《iocc2530.h》
#include“adc.h”
#include“uart.h”
#include“led.h”
#include《stdio.h》
#include 《string.h》
void delay（uint n）;
void ClockInit（void）;
void main（void）
{
char i = 0;
char TempValue［10］;
float average ;
char len;
P1_0 = 0;
ClockInit（）;
UARTInit（）;
SET_IO_PORT_DIR（1，0，IO_OUT）; //设置LED，作为ADC采样进行的标志
IO_FUNC_PORT_PIN（1， 0， IO_FUNC_GIO）;//INIT_LED（）;
IEN0 =IEN1=IEN2 =0;
while（1）
{
average = 0.0;
for（i=0;i《64;i++）//取64次均值
{
ADInit（）;
average +=ADCValue;
}
average /=64;
LED（）;
sprintf（TempValue，“%fV\r”，（float）average）;//将数值格式化为字符串
len = strlen（TempValue）;//字符串的长度
UARTSend（TempValue，len）;//向串口发送数据
delay（20000）;
}
}
/***********************************************************
初始化时钟参数
*************************************************************/
void ClockInit（void）
{
CLKCONCMD = 0x28; //时器计数时钟设定为1M Hz， 系统时钟设定为32 MHz
while（CLKCONSTA & 0x40）; //等晶振稳定
}

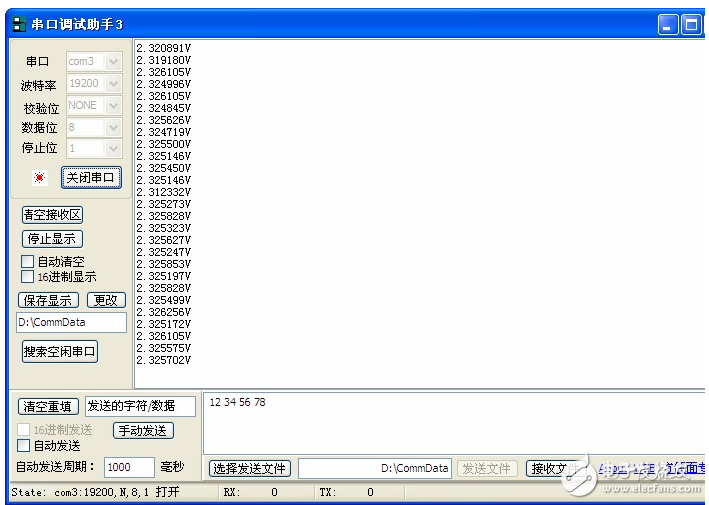

串口显示结果：
一开始的时候，读取出来的AD数值完全不对，最后发现是之前选取板子上的采样端口出现问题，换了P0.6之后，效果就好多了，估计就是由于端口复用的造成的影响。弄好了基本的驱动，后面得开始将程序添加到ZIGBEE的模块中，实现组网。
