lcd19264液晶是一种比12864大一点点的单色液晶，这里我给大家介绍一下用单片机驱动他的原理
运行
a） 驱动电压应控制在规定的范围内，超出范围会缩短液晶使用寿命。
b） 液晶的响应时间会随温度的降低而增大。
c） 当温度高于操作温度范围时，液晶显示会变黑或深蓝色，这可能会导致”列”出现断裂。不论怎样，不要挤压显示区域。
d） 操作过程中机械扰动（如在显示区域挤压）可能会导致”列”出现断裂。
lcd19264与单片机连接电路

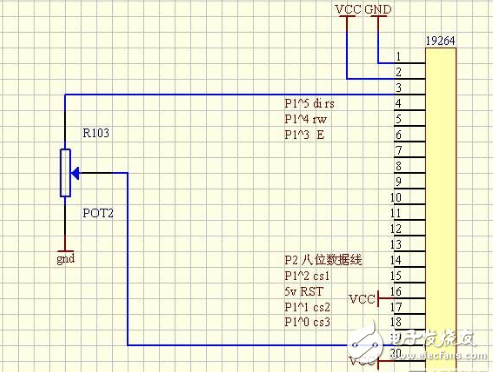

电路图

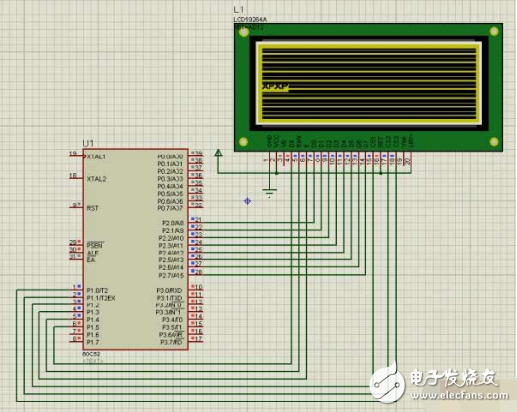

仿真图

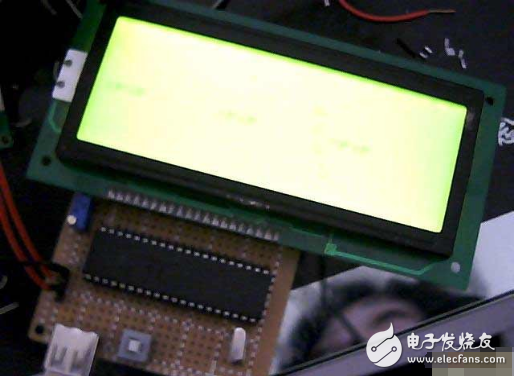

实际效果图
lcd19264与单片机连接代码
#include #include #define uchar unsigned char #define uint unsigned int uint ee; sbit lcd_cs3=P1^0;//片选信号右 低有效 sbit lcd_cs2=P1^1;//片选信号中 低有效 sbit lcd_cs1=P1^2;//片选信号左 低有效 sbit lcd_e =P1^3;//使能信号 sbit lcd_rw =P1^4;//读写选择 sbit lcd_rs =P1^5;//数据命令选择端 H数据 L命令 //P2八位数据线 uchar code cc［］={0x00，0x00，0x00，0x00，0x01，0x06，0x00，0x00，0x00，0xFF，
0x00，0x00，0x04，0x02，0x01，0x00，
0x00，0x00，0x20，0x40，0x80，0x00，0x00，0x02，0x01，0xFE，0x00，0x00，0x00，
0x00，0x80，0xE0};
void lcd_init（）;
void wrile_com（uchar com）;
void wrile_data（uchar dat）;
void delay（uchar d0）;
void main（）
{
lcd_cs1=0;
lcd_cs2=0;
lcd_cs3=0;
lcd_init（）;
wrile_data（0x11）;wrile_data（0x0a）;
wrile_data（0x04）;wrile_data（0x0a）;
wrile_data（0x11）;wrile_data（0x00）;
wrile_data（0x1f）;wrile_data（0x05）;
wrile_data（0x05）;wrile_data（0x05）;
wrile_data（0x02）;wrile_data（0x00）;
wrile_data（0x11）;wrile_data（0x0a）;
wrile_data（0x04）;wrile_data（0x0a）;
wrile_data（0x11）;wrile_data（0x00）;
wrile_data（0x1f）;wrile_data（0x05）;
wrile_data（0x05）;wrile_data（0x05）;
wrile_data（0x02）;wrile_data（0x00）;
while（1）;
}
void lcd_init（）
{delay（255）;//等待复位
wrile_com（0x3f）;
wrile_com（0xc0）;
wrile_com（0xbc）;//页地址
wrile_com（0x40）;
}
void wrile_com（uchar com）
{ lcd_e=0; //
lcd_rw=0;//读写选择 写
lcd_rs=0;//数据命令 命令
lcd_e=1; //
P2=com;
_nop_（）;
lcd_e=0;
delay（5）;
}
void wrile_data（uchar dat）
{ lcd_e=0; //
lcd_rw=0;//读写选择 写
lcd_rs=1;//数据命令 命令
lcd_e=1; //
P2=dat;
_nop_（）;
lcd_e=0;
delay（5）;
}
void delay（uchar d0）
{uchar d1，d2;
for（d1=d0;d1》0;d1--）
for（d2=110;d2》0;d2--）;
}
