【摘 要】 介绍了微机增强并行口（EPP）方式及快速线驱动和接收进行中远距离数据快速采集的方法，设计了CCD相机数据传输的接口电路和软件。
关键词：增强并行口（EPP），标准并行口（SPP），差分线驱动器和接收器，并行传输，CCD相机
中远距离的快速数据传输，在诸如X射线成像检测、生产线控制与数据采集等工程中经常遇到。利用微机本身的接口进行数据采集与传输简单、方便，无需专门设计接口电路，但微机RS－232接口及标准并行口（SPP）的传输距离短、速度慢（最高为150kb／s），而且并行口SPP方式（主要用于连接打印机）只能单向传输。PenTIum及后来的486微机的并口大部分具有SPP、EPP（Enhanced ParallelPort）、ECP（Extended CapabiliTIes Port）功能，EPP方式是在SPP兼容的基础上又增加了新的功能，可双向、快速地进行数据传输，传输速率可达2Mb／s。
1 EPP工作方式介绍

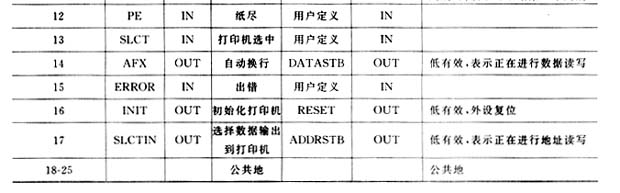

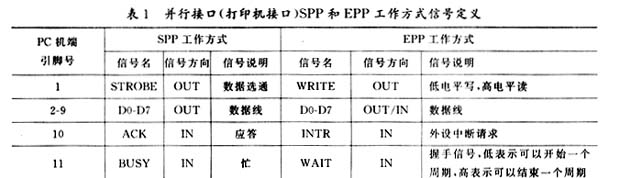

计算机并行口的工作方式可通过BIOS中的SETUP设置为SPP、EPP、ECP（也有一些机型配置SPP、PS／I、ECP）。SPP方式（打印机接口）大家比较熟悉，表1列出了EPP和SPP的信号定义及相互关系。
1．1 EPP的寄存器

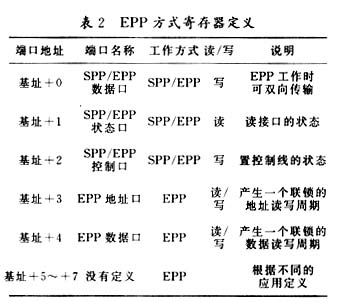

EPP所对应的I／O端口使用SPP同样的基地址，并增加了后面的5个端口。表2列出了寄存器定义。前三个端口（基址＋“00H～02H”）与SPP兼容，

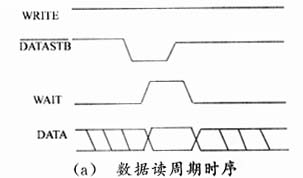

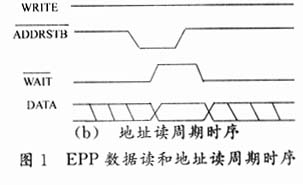

但能双向传输，分别是SPP／EPP的数据口、状态口和控制口。第四个端口（基址＋“03H”）是EPP的地址口，第五个端口（基址＋“04H”）是EPP的数据口，后三个端口（基址＋“05H～07H”）未定义。若以四、五端口方式工作，其典型的传输速率为500～2Mb／s，并可双向工作，接近于PC机ISA总线的数据传输率，这是EPP协议的主要特征之一。EPP利用四、五端口提供了四种数据传送周期、即数据写周期、数据读周期、地址写周期、地址读周期。
