　　首先分析了8PSK 软解调算法的复杂度以及MAX算法的基本原理，并在Altera 公司的StraTIx II 系列FPGA芯片上实现了此软解调硬件模块，同时与LDPC 译码模块进行了联合验证。通过软硬件验证和分析表明，此设计在运算复杂度、吞吐量、最终误码性能上取得很好的折中。

　　1 8PSK 软解调原理

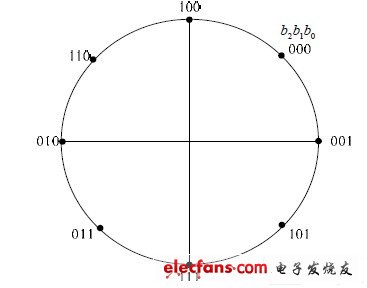

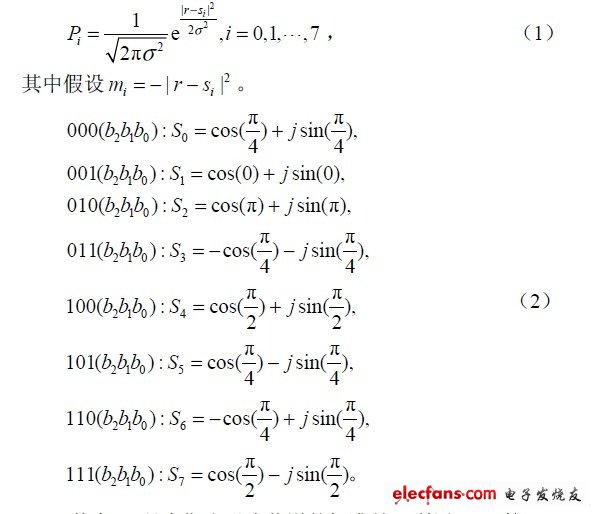

　　8PSK 的调制星座图如图1 所示，每个符号代表三个比特， 式(1)表示经过高斯白噪声信道后接收信号的概率密度函数，式(2)描述了星座图上每个星座点的值，Si 代表该星座图上1 到8 个星座点。

　　图1 8PSK 调制星座

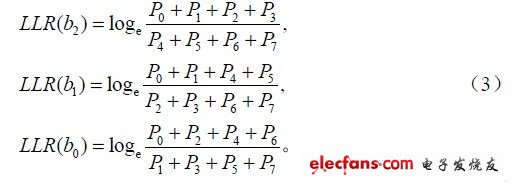

　　其中σ 是高斯白噪声信道的标准差。利用LLR 算法，软判决如式(3)所示，其中分子上的各项表示此比特为0的概率之和，分母各项表示此比特为1 的概率之和。

　　从式(2)和式(3)可以看出，每计算一比特的LLR，都需要平方、指数和对数运算，因此LLR 算法具有较高的运算复杂度和较大的资源开销，尤其是硬件实现指数、对数复杂度高，所以LLR 算法不适合FPGA 实现。而最大值(MAX)算法能有效避免计算每比特对数似然值的指数和对数运算，其原理如式(4)所示。

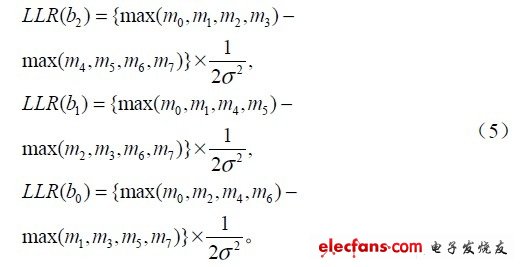

　　由式(3)和式(4)可知，简化以后的MAX 算法如下式(5)所示，对于式(3)和式(5)可知，LLR 算法在硬件上很难实现指数和对数运算，而MAX 算法只需要简单的加减运算和少数乘法运算，易于工程硬件实现，因此选取MAX 算法作为硬件实现的最终方案。

　
