FPGA的DDR内存条的控制研究与设计 - FPGA/ASIC技术 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-18

1 内存条的工作原理

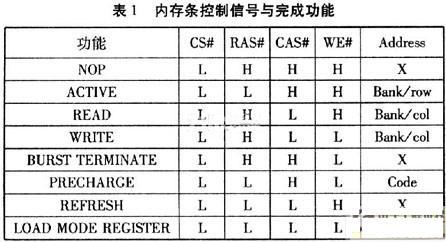

  DDR内存条是由多颗粒的DDR SDKAM芯片互连组成,DDR SDRAM是双数据率同步动态随机存储器的缩写。DDR SDRAM采用双数据速率接口,也就是在时钟的正沿或负沿都需要对数据进行采样。在本设计中采用的内存是hynix公司的lGB的HYMD564M646CP6-J。内存条的工作原理与单颗粒内存芯片的工作原理一样,主要的控制信号以及控制信号完成的主要功能如表1所示。
