本文结合具体应用需求，介绍了利用嵌入式CPU Leon3软核处理器对Virtex系列FPGA的配置进行控制的方法。此系统能够实现FPGA配置数据的重构，并且减少了外围CPU和CPLD器件的使用，具有很好的应用价值。
1 Leon3软核
Leon3是欧空局开发的32位CPU软核，其标准版是一种开源的软核，使用GNU LGPL授权协议，可以免费地应用于研究、教学和商业目的。Leon3软核使用VHDL语言描述，与SPARC V8兼容，使用7级流水线，集成了全流水的IEEE-754浮点处理器，提高了对多处理器的支持。由于Leon系列指令集符合SPARC V8标准，外部总线符合AMBA标准，兼容软件和IP核资源极其丰富，加上其开放源代码的策略，对它的研究和应用受到了广泛的关注。Leon3软核具有良好的可配置性和可移植性，能够根据需要灵活地选择外围控制器。并且该软核不是FPGA厂商推出的，因此可以应用于不同类型的FPGA芯片。Leon3开源软核的Grlib IP库中提供了多种功能模块，如串口控制器、存储器控制器、通用可编程I/O等，把该软核及其外围的控制模块集成到FPGA中，构成一个嵌入式片上系统。
2 SelectMap接口配置系统设计
2.1 Virtex系列FPGA配置方式
Virtex系列FPGA基于SRAM工艺，共有4种配置方式：主串(master serial)、从串(slave seTIal)、SelectMap和边界扫描(boundarysca-n)。串行(主串或从串)模式需要的配置信号少(PROGRAM、CCLK、DIN、INIT、DONE)，FPGA在配置时钟的上升沿接收1位配置数据，该配置方式速度较慢。边界扫描模式没有存储芯片，掉电后需重新配置，所以该种配置方式多用于调试阶段。SelectMap模式是一种8位并行配置模式，它是Virtex系列FPGA最快的一种配置模式，其配置时钟最高可达66MHz，每个配置时钟周期内有8位配置数据下载到FPGA内。在对配置速度要求较高的一些应用场合，一般采用SelectMap配置方式。

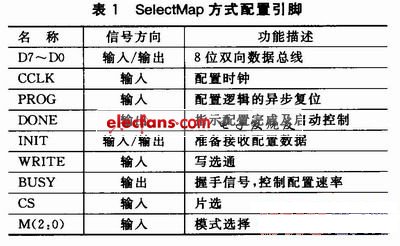

SelectMap配置方式所需引脚及相应功能如表1所列。表中BUSY信号是握手信号，只有当配置时钟的频率超过50MHz时才起作用，本设计的配置时钟频率低于50MHz，因此不使用BUSY信号。M(2：0)是模式选择信号，在SelectMap配置模式下，M(2：0)应置为110。
