一、引言
文章首先分析了循环冗余校验码的功能，在此基础上提出了基于FPGA的实现方法，详细阐述了CRC校验编解码的实现方法，并提出了基于现有的实验箱设备实现小型的CRC校验系统的总体设计框架和设计思路，完成了CRC校验实验系统的设计，充分提高了设备的使用效率。
在教学过程中，我们尝试利用现有的EDA实验箱设备，设计实现小型的CRC校验系统，拓展设备的功能，提高设备使用效率。
二、系统总体设计
循环冗余校验CRC是数据通信领域中最常用的一种差错校验码，其特征是信息字段和校验字段的长度可以任意选定。它的基本原理是：在K位信息码后再拼接R位的校验码，整个编码长度为N位，因此，这种编码又叫(N，K)码。对于一个给定的(N，K)码，可以证明存在一个最高次幂为N-K=R的多项式G(x)。根据G(x)可以生成K位信息的校验码，而G(x)叫做这个CRC码的生成多项式。
校验码的具体生成过程为：假设发送信息用信息多项式C(x)表示，将C(x)左移R位，则可表示成C(x)*2R，这样C(x)的右边就会空出R位，这就是校验码的位置。通过C(x)*2R除以生成多项式G(x)得到的余数就是校验码。
生成多项式是接受方和发送方的一个约定，也就是一个二进制数，在整个传输过程中，这个数始终保持不变。在发送方，利用生成多项式对信息多项式做模2除(异或运算)生成校验码。在接受方利用生成多项式对收到的编码多项式做模2除(异或运算)检测，当被传送信息(CRC
码)任何一位发生错误时，被生成多项式做模2除(异或运算)后应该使余数不为0。

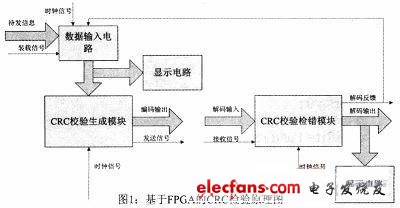

基于这样的原理，利用FPGA实现的小型的循环冗余校验实验系统可以由五个部分组成：数据输入电路、CRC编码处理电路、CRC解码处理电路、时钟电路、显示电路。作为CRC校验的输入部分，本设计采用通用的数字机械式键盘。本系统显示信息电路采用共阴极8位7段数码管显示码值，使用3-8译码器译码。CRC校验结果提示电路用LED灯显示，方便、简洁。时钟电路使用可调数字信号源产生时钟。编解码处理电路使用FPGA适配器。发送端首先将数据写入设计好的FIFO存储器，然后依次地调出数据进行编码，然后将生成的CRC码发送出去，并给以接收端一个接收信号;接收端收到信号后，开始对接收到的数据进行解码，并将解码信息反馈给发送方。当解码正确时，发送方继续发送下一个数据，当解码错误时，发送方把刚发的数据重新调出，进行编码，发送出去。系统原理图见图1。
三、系统具体设计
1、CRC编解码的设计
本系统最主要的部分是CRC编解码的设计。
首先来讨论编码的设计。本文设计完成12位信息位加5位CRC校验位的通信系统的发送和接收，CRC模块的端口的数据定义如下：
sdata：12位待发送的信息 datald：sdata的装载信号
error：误码警告信号 datafini：数据接收完成
rdata：接收模块接收的12位有效信息数据
clk：时钟信号
datacrc：附加5位CRC校验码的17位CRC吗，在生成模块发送，被接收模块接收
hsend、hrecv：生成、检错模块的握手信号，协调相互之间的关系
设计的总体思路：首先装载信息位12位数据，取出其中的高6位与生成多项式系数作异或运算，得到的结果取其低5位与原来信息码的低6位并置并在其后补上一个”0”，补足12位，再与生成多项式做同样的异或运算，连续作7次这样的运算，最后得到的异或结果就是CRC校验位。这样通过巧妙的移位运算实现多项式的相除运算。
