　　一.概述

　　本文主要帮助大家熟悉利用ISE进行Xilinx 公司FPGA 代码开发的基本流程。主要是帮助初学者了解和初步掌握 ISE 的使用，不需要 FPGA 的开发基础，所以对每个步骤并不进行深入的讨论。

　　本文介绍的内容从新建 project 一直到下载到硬件观察现象为止，涵盖整个开发过程。考虑到我们的开发一般以 Verilog HDL 或 VHDL 为主，在本文中未介绍原理图输入工具和 IP 核使用工具等。这同时是出于为了使文章脉络更清晰，让大家更快地学会 ISE 的考虑。关于这些专用工具，可以参看 HELP 或者其他文档。

　　为了更直观的理解，我们需要一个实验平台，在本文中，采用的是 Digital Power Studio 工作组 FPGA SPARK1.1 综合开发平台的 Xilinx 标准型开发系统。如图 1 所示(图中为 Altera 子板，只需改成 Xilinx 的即可)。在该开发系统中，所采用的芯片是SPARTANII系列的XC2S200 。

　　

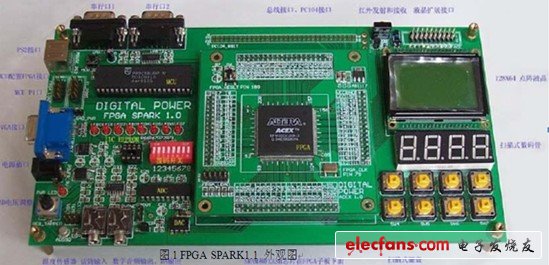

图1 FPGA SPARK1.1 外观图

　　二.实现功能

　　在如上系统中右边有一个 128&TImes;64 带背光的点阵型液晶。我们的实验就是用Verilog HDL 编写一段代码驱动液晶显示一个流氓兔。其效果如图 2 所示：

　　

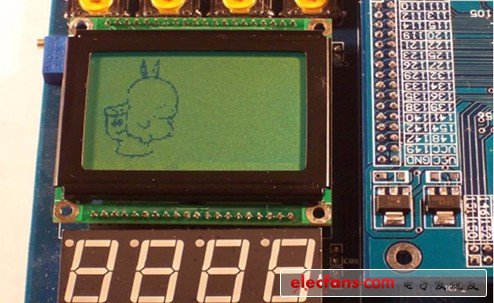

图2 点阵液晶上显示流氓兔的效果图

　　三.软件准备

　　本文介绍的是 Xilinx 公司的 ISE 开发环境。现在最新的版本是 ISE7.1，其界与 ISE5.x/ISE6.x 一致。为了更好地进行仿真，还需要安装 Modsim。但是 ISE本身可以进行仿真，也可以不安装 Modsim。
