在项目的特殊环境要求下， CAN总线通信要求使用FPGA作为系统中的主控制器， 较之传统设计使用的单片机， FPGA能够在速度和体积上有更好的适应性。FPGA 一方面减少了电路板的复杂程度， 缩短了实现周期; 另一方面， 其丰富的资源、超高的性能和灵活的可编程性， 提高了整个设备的可靠性， 大大增强了电路板设计的灵活性和可扩展性。文中通过设计FPGA 的接口电路， 并利用Verilog语言来编程实现CAN节点之间的通信功能。
1 CAN 接口硬件设计
1.1 CAN 节点的系统构成
一般来说， 每个CAN 模块能够被分成3 个不同的功能块，其结构如图1所示。CAN总线收发器提供CAN协议控制器与物理总线之间的接口， 控制从CAN 控制器到总线物理层或相反的逻辑电平信号。它的性能决定了总线接口、总线终端、总线长度和节点数， 是影响整个总线网络通信性能的关键因素之一。CAN 控制器执行在CAN 规范里规定的完整的CAN 协议， 它通常用于报文缓冲和验收滤波， 对外具有与主控制器和总线收发器的接口。主控制器负责执行应用的功能， 例如控制命令的发送、读传感器和处理人机接口等。它通过对CAN 控制器进行编程， 来控制CAN 总线的工作方式和工作状态， 以及进行数据的发送和接收。

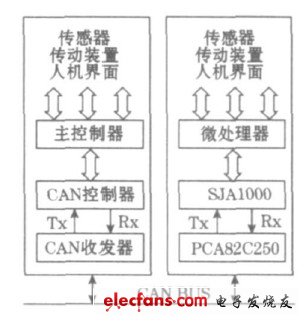

图1 CAN 模块系统构成
1.2 接口电路设计

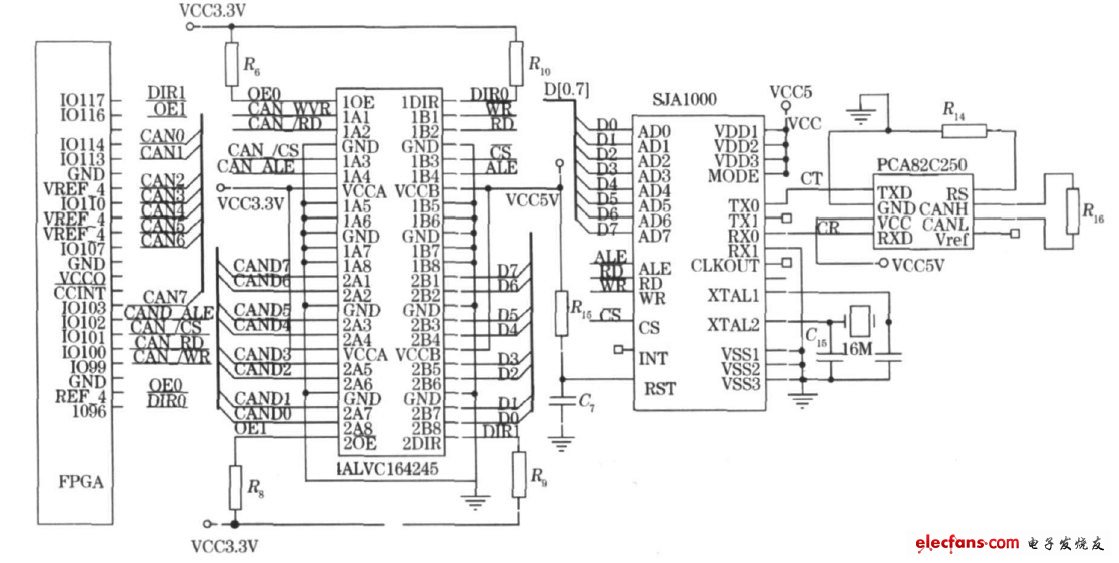

接口电路如图2所示。SJA1000的AD0~ AD7地址数据复用端口、ALE地址锁存端口、RD、WR、片选CS端口均通过转换芯片与FPGA的I /O口相连。SJA1000 的中断输出信号INT连入FPGA, 使CAN通信可以采用中断或查询方式。RST 端口的电路实现SJA1000的上电自动复位功能。MODE 模式选择端接+ 5 V, 设置SJA1000控制器为Intel模式。SJA1000 的时钟晶振采用16MH z, 频率调整电容取15 pF. R16为终端电阻，设计中取120Ω。 CAN 驱动器PCA82C250 的RS脚为工作模式选择位， 接地工作于高速模式， 接高工作于待机模式。系统通过电阻R14将芯片设定于斜率控制模式， 电阻值为47 kΩ , 这时CAN 总线应工作于低速模式， 可提高CAN 总线抵抗射频干扰的能力。在这种情况下， 可直接使用非屏蔽双绞线作为总线。
设计中有2点需要特别注意： 第一点是FPGA 并没有与SJA1000直接相连。这是因为对于设计选取的FPGAXCV600, 其接口电平不支持5 V TTL的I/O 标准， 如果与5 VI/O标准的SJA1000直接相连， 将可能导致FPGA 管脚电流过大， 造成器件锁死或者烧毁。为此采用双向总线收发器74ALVC164245, 把SJA1000的5 V TTL电平信号AD0 ~ AD7、
图2 接口电路
2 系统软件设计
2.1 设计流程
FPGA对CAN 总线通讯模块的控制主要包括3 部分： CAN总线节点初始化、报文发送和报文接收。由于通讯模块对接收数据的实时性要求并不是很高， 因此CAN 总线的数据接收和发送采用查询方式。
2.1.1 初始化过程
系统上电后首先对82C250 和S JA1000 进行初始化， 以确定工作主频、波特率、输出特性等。SJA1000的初始化只有在复位模式下才可以进行， 初始化主要包括工作方式的设置、验收滤波方式的设置、验收屏蔽寄存器( AMR )和验收代码寄存器( ACR)的设置、波特率参数设置和中断允许寄存器( IER) 的设置等。在完成SJA1000 的初始化设置以后， SJA1000 就可以回到工作状态， 进行正常的通信任务。设计中使SJA1000工作在PeliCan的方式下。
2.1.2 发送过程

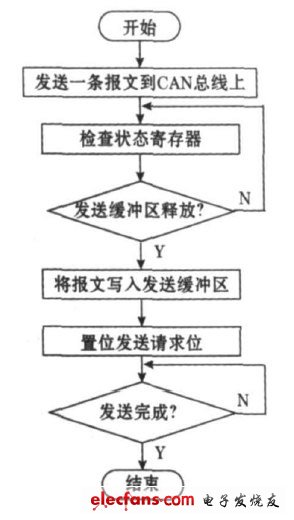

发送时， 用户只需将待发送的数据按特定的格式组合成一帧报文， 送入SJA1000发送缓冲区中， 然后启动SJA1000发送即可。当然， 在往SJA1000 发送缓存区送报文之前， 必须先判断发送缓冲区是否锁定， 如果锁定则等待; 判断上次发送是否完成， 未完成则等待发送完成。FPGA 通过SJA1000 向CAN 总线进行数据发送的流程图如图3所示。
图3 发送数据流程图
