基于FPGA的H.264 DCT算法的硬件实现 - FPGA/ASIC技术 -

　　摘要：二维离散余弦（DCT）在H．264视频编码中承担者信号从时域到频域变换的作用。在现场可编程逻辑门阵列（FPGA）上设计了高效的采用流水线结构的H．264 DCT硬件电路。首先，把二维4&TImes;4 DCT变换转换成二次一维DCT变换；其次，DCT变换之间加一个两端口的RAM，以实现数列的转置；最后，在顶层设计一个有限状态机控制整个流程。该设计采用较少的资源实现了较好的功能，获得了可靠的实验结果。

　　关键词：二维离散余弦变换；FPGA；H．264；DCT

　　引言

　　目前，基于分块DCT的编码技术已成为图像／视频编码国际标准的核心技术，一方面是因为DCT具有良好的去相关性和能量压缩性，另一方面是因为DCT具有快速实现算法。随着数字多媒体技术的快速发展，H．264视频压缩标准在多个领域得到了广泛的应用。然而，在当前有限的网络带宽、FPGA有限的资源以及要求更高压缩速率情况下，对二维离散余弦变换（DCT）提出了更高的要求。H．264对图像或预测残差采用了4&TImes;4整数离散余弦变换技术，避免了以往标准中使用的通用8&TImes;8离散余弦变换、逆变换经常出现的失配问题。

　　1 H．264的整数DCT变换

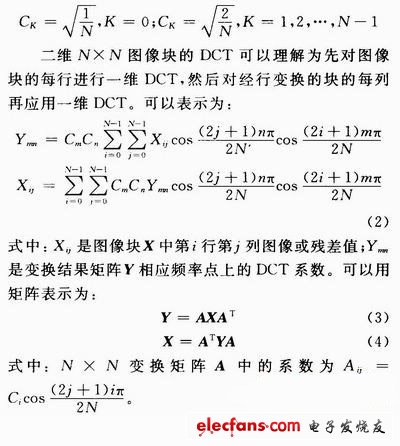

　　一维N点离散余弦变挽（DCT）可以表示为：

　　

　　式中：xn是输入时域序列中第n项；yK是输出频域序列中的第K项；系数CK定义如下：

　　

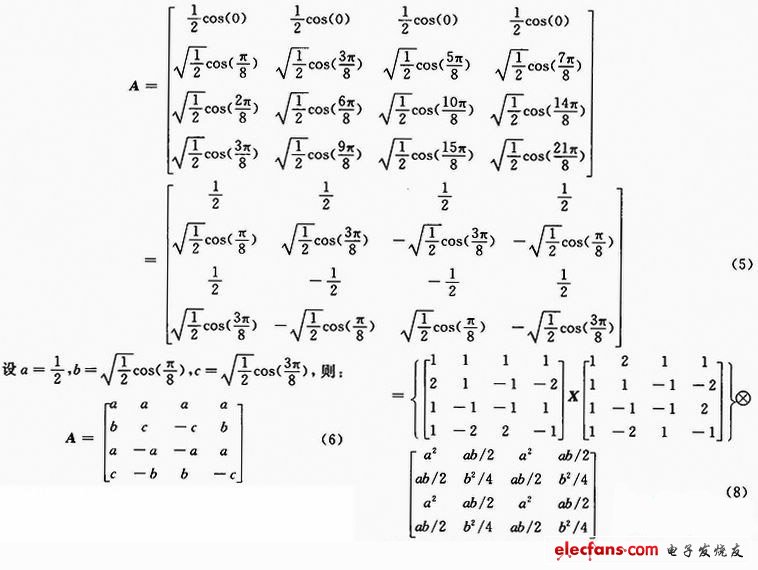

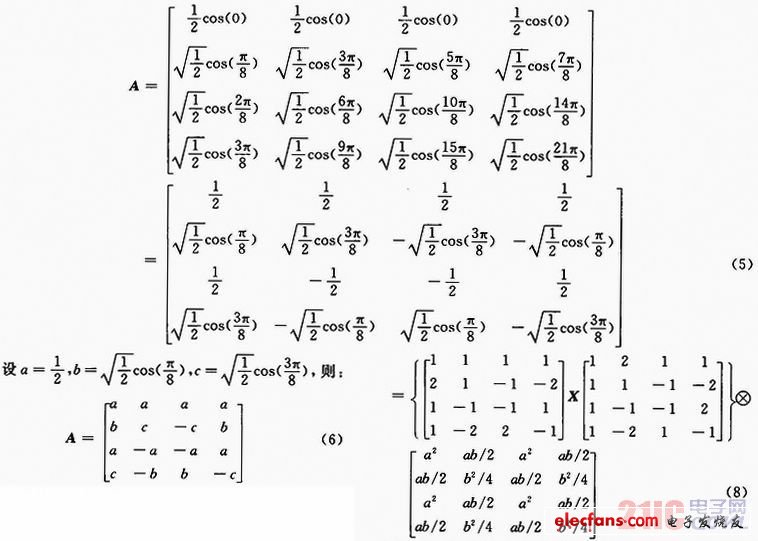

　　H．264对4&TImes;4图像块进行操作，则相应的4×4DCT变换矩阵A为：

　　

　　
