玩转赛灵思Zedboard开发板（4）：如何使用自带外设IP让ARM PS访

来源：网络用户发布，如有版权联系网管删除　2018-08-18　

　　电子发烧友网核心提示：ZedBoard开发板上的Zynq是一个ARM PS（processing system，双核A9 + 存储管理 + 外设）+ PL（programable Logic）结构，如果不使用PL，zynq的开发和普通的ARM 开发一样。不同的是ARM PS是可配置，因而硬件信息是不固定的。这也是zynq灵活性的一个表现。电子发烧友网编辑现为读者整合《玩转赛灵思Zedboard开发板》系列文章，其中包括在ZedBoard开发板上的一些应用实例。其内容包括：

　　玩转赛灵思Zedboard开发板（1）：ZedBoard详解

　　玩转赛灵思Zedboard开发板（2）：ZedBoard最简单的测试工程

　　玩转赛灵思Zedboard开发板（3）：基于Zynq PL的流水灯

　　本文为玩转赛灵思Zedboard开发板（4）：如何使用自带外设IP让ARM PS访问FPGA？，内容精彩，敬请对电子发烧友网保持密切关注。本文的目的是使用XPS为ARM PS 处理系统添加额外的IP。从IP Catalog 标签添加GPIO，并与ZedBoard板子上的8个LED灯相连。当系统建立完后，产生bitstream，并对外设进行测试。本文给出流水灯实现过程的详细步骤截图。更多赛灵思（Xilinx）Zedboard基础知识、相关手册以及应用实例将陆续推出，以飨读者，敬请期待。【本文的完整工程文件下载：见本文最后。】

　　硬件平台：Digilent ZedBoard；开发环境：Windows XP 32 bit；软件： XPS 14.2 +SDK 14.2。

　　一、硬件配置

　　1、创建硬件工程

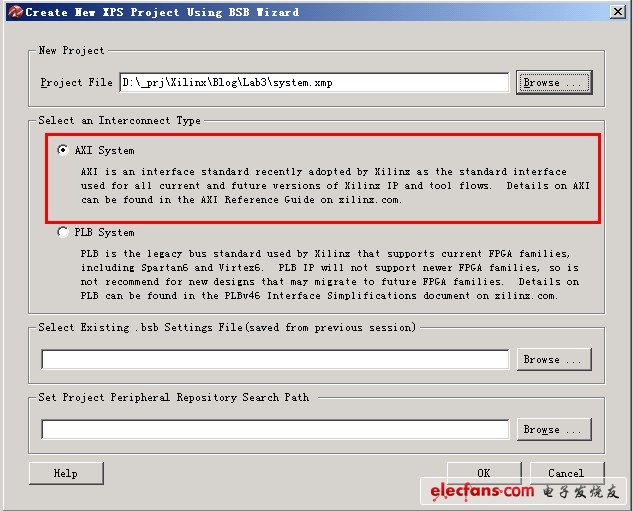

　　启动XPS，创建Lab3工程。因为PS系统和FPGA连接是采用AXI接口，因而选择内部互联类型(Interconnect Type) 为AXI。
