本文转载自：coldnew's blog
在 zybo board 开发记录: 执行 Linux 操作系统 一文中，我们提到了如何自行编译 u-boot、Linux kernel、busybox 来让 Zybo Board 可以开机进到 SD 卡上的 Linux 系统。这一次，我们要来谈谈怎样使用 Yocto Project来建立 Zybo board 的 Linux 系统。
Yocto Project 是近年来各大 SoC 商以及开发板商皆参与的 Linux 系统构件工具，透过 Yocto Project 的协助，使用者可以针对自己的需求构件想要的映像档(image)或是 Root File System，和 Yocto 类似功能的工具则是buildroot 。

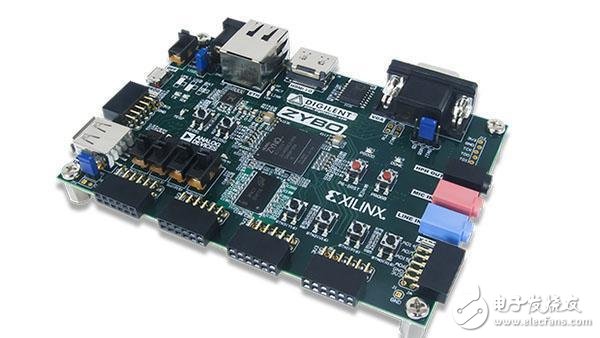

本文将以 Zybo Board 作为目标开发板，示范如何使用 Yocto 来构件他的系统。
预先准备
根据你使用的 Linux 发行板的不同，你需要安装一些套件，这边列出一些发行板的信息，详细请参考
Debian/Ubuntu
coldnew@debian ~ $ sudo apt-get install gawk wget git-core diffstat unzip texinfo gcc-mulTIlib build-essenTIal chrpath socat
Fedora
coldnew@fedora ~ $ sudo dnf install gawk make wget tar bzip2 gzip python unzip perl patch diffuTIls diffstat git cpp gcc gcc-c++ glibc-devel texinfo chrpath ccache perl-Data-Dumper perl-Text-ParseWords perl-Thread-Queue socat finduTIls which
Gentoo
coldnew@gentoo ~ $ emerge -v dev-vcs/git dev-util/diffstat app-arch/unzip sys-apps/texinfo app-admin/chrpath media-libs/libsdl2 sys-apps/iproute2 x11-terms/xterm net-nds/rpcbind
如果你和我一样，使用 Gentoo Linux 的话，在 Gentoo Linux 下要确认你使用的是 Python 2.7
coldnew@gentoo ~ $ eselect python set python2.7
eselect python list
Available Python interpreters:
[1] python2.7 *
[2] python3.2
[3] python3.3
python
Python 2.7.5 (default, Oct 19 2013, 22:52:27)
格式化 MicroSD 卡

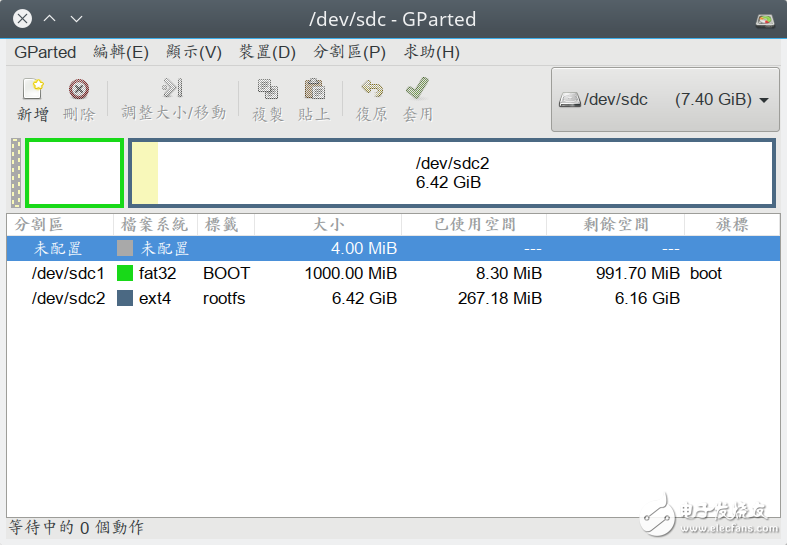

在这次的开发中，我们要设定 MicroSD 卡片成两个分区，第一个是 fat32 格式，第二个则使用 ext4 格式，若不会使用 fdisk 命令的话，可以透过 gparted 来进行格式化，以下是我格式化卡片的范例 (8GB 卡片)。
下载 Poky
在开始用 Yocto Project 之前，我们需要下载 Poky, Poky 是 Yocto 的构件系统，基本上我们会用到的东西都会在 poky 文件夹内
注意到我们这边切换到 krogoth 这个分支，Yocto 里面不同的分之(branch) 代表了不同版本。
coldnew@gentoo ~ $ git clone git://git.yoctoproject.org/poky -b krogoth
好了后，进入到 poky 文件夹
coldnew@gentoo ~/poky $ cd poky
下载 meta-xilinx
Yocto 对于不同的 SoC 厂商，会有提供不同的 layer 来对特定的开源程序加上合适的 patch，或是添加不同 SoC 厂各自需要的韧体(firmware)，以及各开发板特定的设定。在 Xilinx 平台上，我们需要下载 meta-xilinx ，我们需要的 kernel 以及 Zybo board 的设定信息都在里面。
这边一样切换到 krogoth 这个分支(branch)
coldnew@gentoo ~/poky $ git clone git://github.com/Xilinx/meta-xilinx -b krogoth
切换到编译用目录
接下来，我们将透过 source 指令暂时修改当前 shell 的环境变量，并切换到 build 文件夹
coldnew@gentoo ~/poky $ source oe-init-build-env build
You had no conf/local.conf file. This configuration file has therefore been
created for you with some default values. You may wish to edit it to, for
example, select a different MACHINE (target hardware). See conf/local.conf
for more information as common configuration options are commented.
You had no conf/bblayers.conf file. This configuration file has therefore been
created for you with some default values. To add additional metadata layers
into your configuration please add entries to conf/bblayers.conf.
The Yocto Project has extensive documentation about OE including a reference
manual which can be found at:
For more information about OpenEmbedded see their website:
###
Shell environment set up for builds. ###
You can now run 'bitbake '
Common targets are:
core-image-minimal
core-image-sato
meta-toolchain
meta-ide-support
You can also run generated qemu images with a command like 'runqemu qemux86'
默认的目标机器是 qemux86 因此我们需要修改一下，不过先看一下当前目录结构
coldnew@gentoo ~/poky/build $ tree .
.
└── conf
├── bblayers.conf
├── local.conf
└── templateconf.cfg
1 directory, 3 files
我们首先要修改 conf/bblayers.conf ，在上面添加我们刚刚下载的 meta-xilinx ，修改完会像这样
#
POKY_BBLAYERS_CONF_VERSION is increased each time build/conf/bblayers.conf
#
changes incompatibly
POKY_BBLAYERS_CONF_VERSION = "2"
BBPATH = "${TOPDIR}"
BBFILES ?= ""
BBLAYERS ?= " \
/home/coldnew/poky/meta \
/home/coldnew/poky/meta-poky \
/home/coldnew/poky/meta-yocto-bsp \
/home/coldnew/poky/meta-xilinx \
"
接下来，修改 conf/local.conf ，这份档案可以用来设定要编译的目标机器，在这边，我们将目标机器改成zybo-linux-bd-zynq7
MACHINE ??= "zybo-linux-bd-zynq7"
都改好了后，就可以开始准备编译了
编译 core-image-minimal
