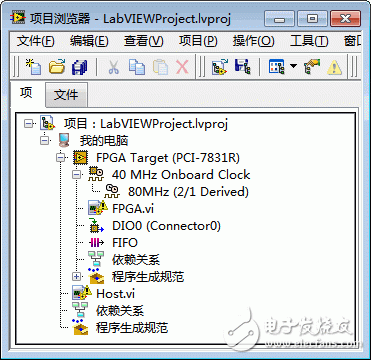

通过项目浏览器窗口管理FPGA应用的组件，包括FPGA VI和主VI、FPGA终端、终端范围的选项（例如，FPGA I/O、FPGA FIFO和FPGA终端时钟）。下列示意图显示了由FPGA终端、一个FPGA时基时钟和衍生时钟、FPGA VI、FPGA I/O项、FIFO和主控VI组成的项目浏览器窗口。



必须创建用于FPGA VI和主VI的项目。通过FPGA项目向导可创建项目。在启动窗口单击新建项目或在LabVIEW中选择文件»新建打开新建对话框，选择项目»新建项目创建新项目。FPGA终端、FPGA终端时钟、FPGA I/O和FPGA FIFO可被添加至项目。FPGA终端可选择之前在NI Measurement & AutomaTIon Explorer (MAX)中配置的或添加一个新的FPGA终端。 在项目浏览器窗口可添加、配置和管理FPGA终端下的VI、文件夹及FPGA项目项。

使用基于终端的功能

项目浏览器窗口中的FPGA终端下的每个项均包含FPGA终端信息和功能。在项目浏览器窗口中选择FPGA终端下的项时，LabVIEW仅显示FPGA终端支持的选项。例如，在项目浏览器窗口中选择FPGA终端下的某个FPGA VI并查看程序框图，LabVIEW仅显示FPGA终端支持的函数选板的子选板、VI和函数。

注：  如项目浏览器窗口中的FPGA终端带有感叹号，则计算机上未安装终端支持。用户可查看和复制项目中的项，但只有安装终端支持后才能编译和运行项目。关于所需驱动程序、安装和配置FPGA终端的详细信息，见相关的硬件说明文档。

管理多个FPGA终端

在项目浏览器窗口可重用不同FPGA终端间的项。但新的FPGA终端未必支持前一个FPGA终端的功能，因此必须更新项属性，以匹配新的FPGA终端的功能和资源。例如，在2个不同的FPGA终端间复制FPGA I/O项时，必须验证目标FPGA终端是否支持源FPGA终端分配给FPGA I/O项的I/O资源。
