基于Virtex-6 的Aurora 8B/10B，PCIe2.0，SRIO 2.0三种串行通信
摘要：在高性能雷达信号处理机研制中，高速串行总线正逐步取代并行总线。业界广泛使用的Xilinx公司Virtex-6系列FPGA支持多种高速串行通信协议，本文针对其中较为常用的Aurora 8B/10B和PCI Express 2.0，Serial RapidIO 2.0三种协议进行了测试及对比分析。首先搭建了基于Virtex-6 FPGA的高速串行协议测试平台；然后设计并分别实现了三种协议的高速数据通信，测算了协议的实际传输速率；最后结合测试结果，从协议层次结构、链路数目、链路线速率、数据传输方式、协议开销、拓扑结构、设备寻址方式、应用领域等方面对三种协议进行了比较。本文研究工作可为三种协议的选用、测试和工程实现提供参考。
1 引言
随着雷达带宽和AD采样率的提高，在高性能雷达信号处理机研制中，系统对数据传输带宽的要求不断增加，高速串行总线正逐步取代传统的并行总线。
Xilinx公司推出的Virtex-6系列FPGA，在片上集成了固化的GTX模块，以提供高速串行通信支持。同时Xilinx公司提供有多种串行通信协议IP核，便于用户进行开发。Aurora 8B/10B，PCI Express 2.0和Serial RapidIO 2.0是其中较为常用的三种协议。目前已有众多文献涉及到三种协议基于FPGA的实现方案[2][3][4]。然而这些方案未能充分发挥协议性能，存在线速率较低（仅为2.5Gb/s）或未实现多通道绑定。针对上述问题，本文基于Virtex-6 FPGA，分别实现了三种协议在4x链路，5.0Gb/s线速率模式下的数据通信，测得协议的实际传输速率，并对三种协议的特点与应用进行了对比分析。
2 测试平台简介

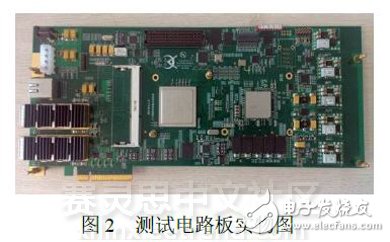

本文以实验室自行开发设计的PCIe光纤接收处理板（以下简称测试电路板）为测试平台。测试电路板的结构图和实物图分别如图1，图2所示。其中，FPGA选用XC6VLX240T-2FF1156，该芯片含20个GTX收发器，链路线速率可达6.6Gb/s。DSP选用TMS320C6678，该芯片含有SRIO接口，支持1x、2x和4x链路。光电转换模块选用FCBG410QB1C10，它包含4条链路，带宽可达40Gb/s。故而测试电路板的硬件设计符合本测试对数据传输速率的要求。

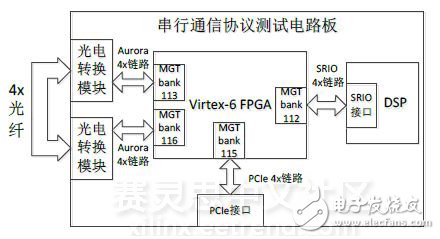

图1 测试电路板模块结构和链路连接图

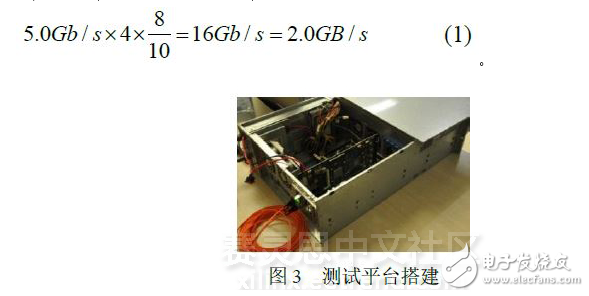

如图3所示，将测试电路板插入服务器主板的PCIe插槽中，并将光纤接入测试电路板，完成测试平台的搭建。本测试中，PCI Express 2.0协议用于实现FPGA与服务器的数据通信，Serial RapidIO 2.0协议用于实现FPGA与DSP的数据通信，Aurora 8B/10B协议用于实现FPGA的光纤自发自收通信。由于三种协议都在物理层进行8B/10B编码，故在本测试工作模式下，它们的极限速率均为。
3 AURORA 8B/10B通信测试
Aurora 8B/10B协议是Xilinx公司针对高速传输开发的一种可裁剪的轻量级链路层协议，通过一条或多条串行链路实现两设备间的数据传输。协议Aurora协议可以支持流和帧两种数据传输模式，以及全双工、单工等数据通信方式[5]。
本测试中，Aurora 8B/10B IP核配置为双工、流模式，参考时钟频率250MHz。

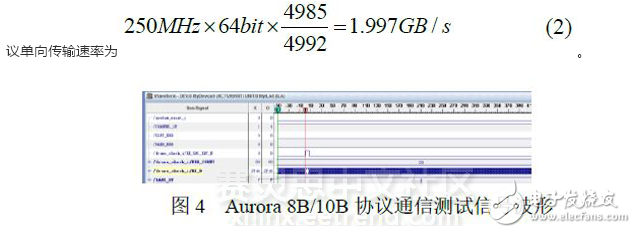

使用ChipScope软件观察FPGA相关信号如图4所示。观察RX_SRC_RDY_N可以发现，平均每4992周期出现7个周期的数据无效信号。由于接收数据时钟频率为250MHz，数据位宽为64bit，故本测试中，Aurora 8B/10B协议单向传输速率为:
下面分析协议理论传输速率和实际通信效率。该协议的帧格式比较简单，除2字节的起始标志，2字节终止标志和至多1字节的填装字符外，其余为数据部分。本测试采用的流模式是以无结尾的帧方式实现。故协议除8B/10B编码外，基本上不存在其他开销。故根据(1)式可得，协议的理论速率为2.0GB/s，协议的实际通信效率为99.75%。
