xilinx vivado zynq pldma设计及应用block design操作说明 - FPG
这个设计是根据avnet的PL dma带宽测试程序修改过来的,只使用了其中的HP0一个PLDMA。分为两个部分进行设计，第一部分是关于vivado中的block design部分，就是通过ip进行设计。第二部分是PLDMA的源码部分。
首先定制zynq核，ddr与uart的配置省略，前面已经写过很多。

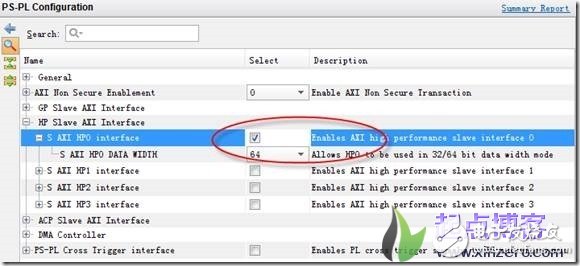

配置PL PS互连配置

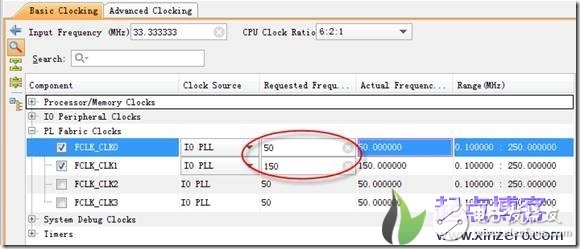

配置PL IO的工作时钟，FCLK_CLK0对应AXI APB总线工作时钟50Mhz；FCLK_CLK1对应HP接口工作时钟150Mhz。

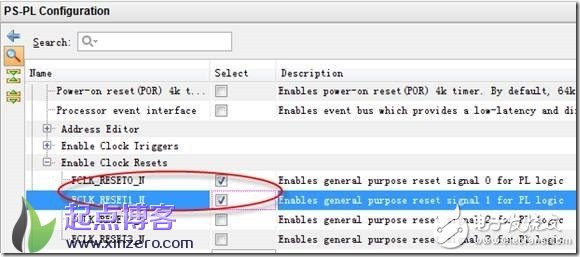

配置两个reset信号

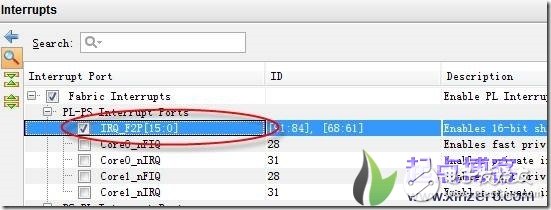

配置PL到PS的中断
中断转换，将PS部分的中断信号转换后对外输出，需要使用concat ip。

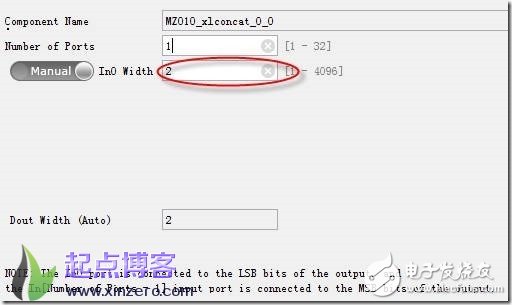

设置concat的端口为1；
对应与DMA读与写中断信号各一个。

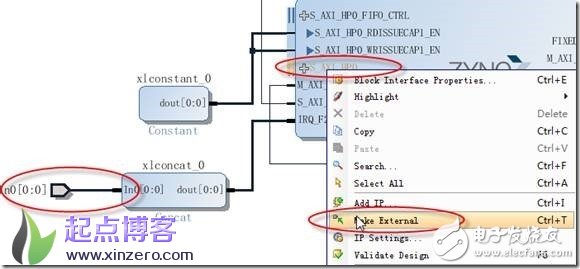

将“In0”、“S_AXI_HP0”端口，“Make External”
上图中的xlconcat_0实际为2个端口，截图时只配了一个端口。

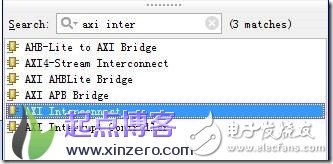

增加AXi apb bridge ip，使用axi到apb接口的转换。

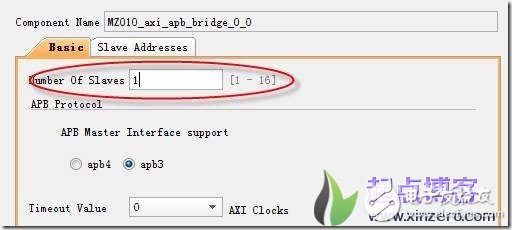

默认为3个Slave接口，设置为1个端口。

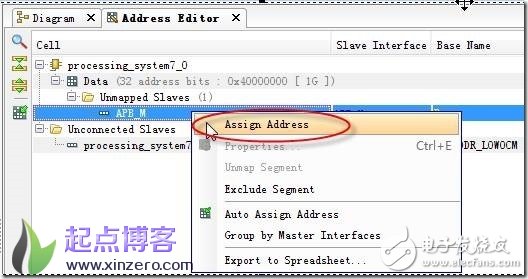

将APB_M接口“Make External”，然后在Address Editor中进行地址分配

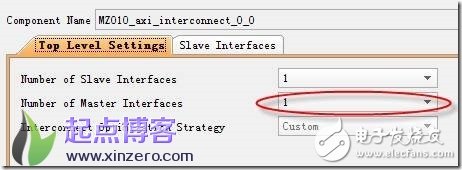

默认为2个Master接口，改为1个。
对HP0接口的控制信号配置为固定电平。

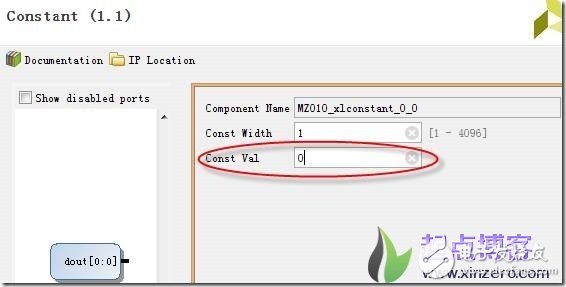

设置constant的宽度的值为1，常量的值为0。

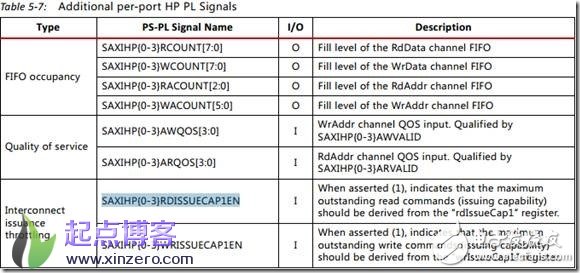

HP PL Signals描述

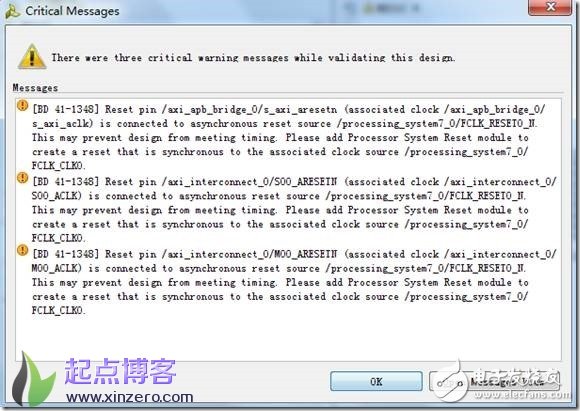

上面的严重警告信息，是因为没有增加“Process System Reset”IP，进行复位信号连接。
增加“Process System Reset”IP

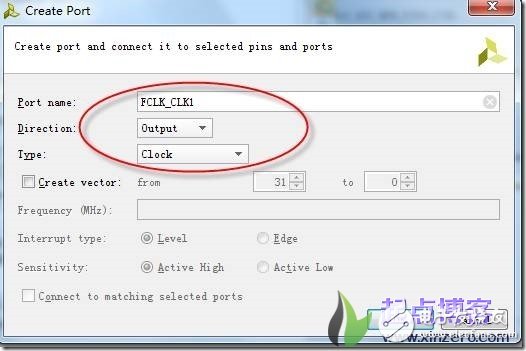

在FCLK_CLK1右键选择“Create Port”，创建为时钟接口，如下图所示
然后将FCLK_CLK1连接到FCLK_CLK1 port上。

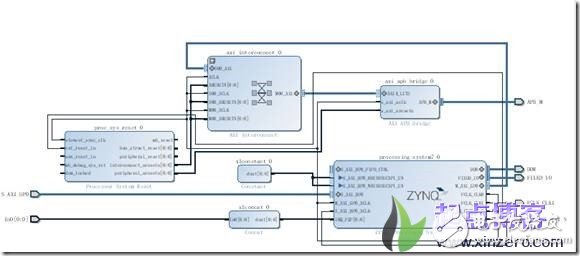

增加后的设计布局
